- Крепление оптического элемента диаметром Ø12,7 мм и минимальной толщиной 3 мм
- Обеспечивает регулировку наклона и тангажа ±4º, линейное смещение ±1 мм
- Совместим с 16 мм коаксиальной системой, на входной/выходной торцевых поверхностях на выбор резьбовые или гладкие отверстия

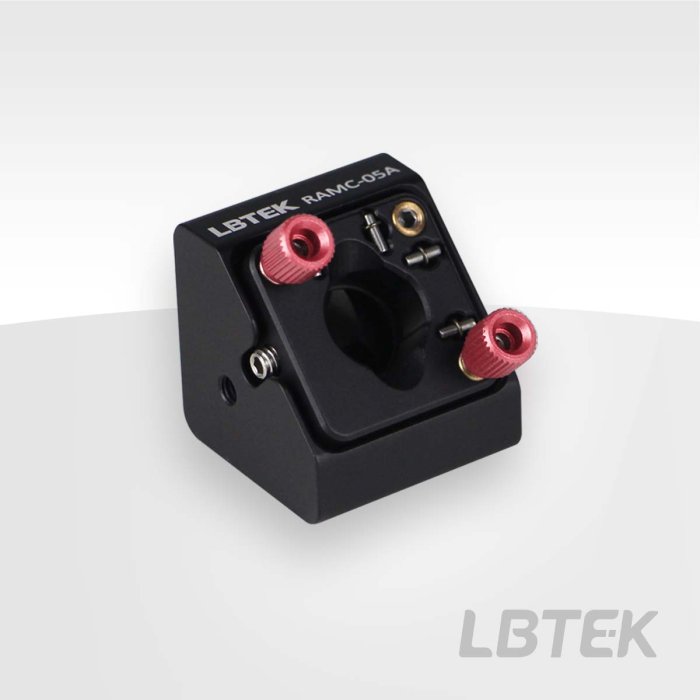

Прямоугольный зеркальный крепёж для 16 мм коаксиальной системы LBTEK подходит для установки зеркал под углом 45° относительно оптической оси, что делает его идеальным для построения компактных систем. Обе торцевые поверхности — входная и выходная — имеют резьбовое отверстие SM05, совместимое с тубусами SM05. Наклонная поверхность предназначена для крепления оптических компонентов Ø12,7 мм с минимальной толщиной 3 мм, фиксируемых боковыми барашковыми винтами. Входная и выходная торцевые поверхности перпендикулярны друг другу. Наклонная поверхность имеет три регулятора, обеспечивающих регулировку угла наклона и тангажа ±4°, а также линейное смещение ±1 мм. Два регулятора оснащены рукоятками, третий имеет шестигранное гнездо на конце. Все три регулятора можно точно настроить с помощью шестигранного ключа на 2 мм. Входная/выходная торцевые поверхности могут вмещать коаксиальные стержни Ø4 мм для коаксиальных систем. С одной стороны предусмотрено резьбовое отверстие M4, а с противоположной — M3, что позволяет устанавливать оптические стержни для применений в свободном пространстве.
| Материал: Алюминиевый сплав 6061-T6 | Обработка поверхности: Чёрное анодирование |
| Способ крепления оптического компонента: Фиксация винтом с резиновой головкой | Комплектация: 2,0 мм Шестигранный ключ/1 шт. |
| Точность регулировки: 0,25 мм /об. | Диапазон регулировки угла наклона/тангажа: ±4 ° |
| Спецификация/количество регуляторов: M3/3 шт. | Совместимая система: 16 мм коаксиальная система |
| Масса: 0,046 кг |
