- Установка эллиптического оптического элемента с большой осью 18,0 мм и малой осью 12,7 мм
- Обеспечивает регулировку наклона и тангажа ±3º, линейное смещение ±1 мм
- Совместим с 16 мм коаксиальной системой, обе торцевые поверхности (входная/выходная) имеют резьбовые отверстия

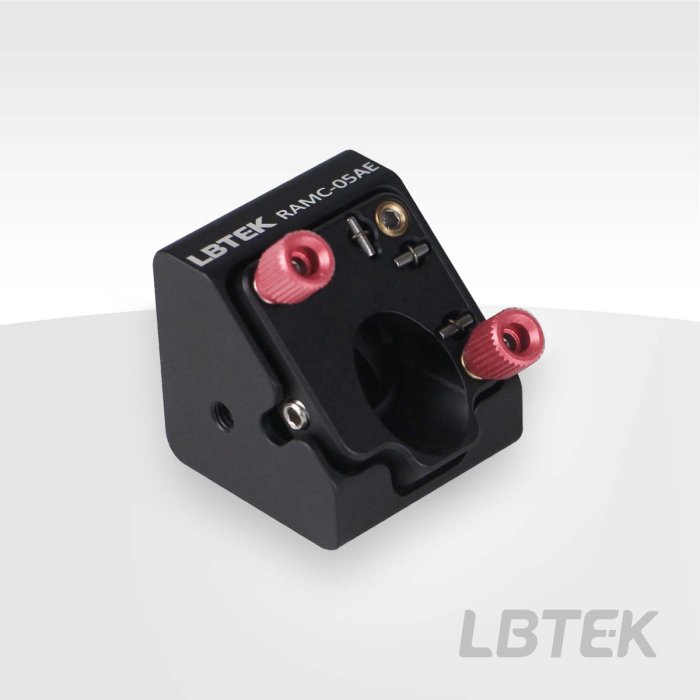

Прямоугольный зеркальный крепёж для 16 мм коаксиальной системы LBTEK предназначен для установки эллиптических зеркал под углом 45°, что делает его подходящим для построения компактных систем. Обе торцевые поверхности — входная и выходная — имеют резьбовое отверстие SM05, совместимое с тубусами SM05. Наклонная поверхность используется для крепления эллиптических оптических компонентов с большой осью 18,0 мм, малой осью 12,7 мм и минимальной толщиной 3 мм, фиксируемых боковыми барашковыми винтами. Входная и выходная торцевые поверхности перпендикулярны друг другу. Наклонная поверхность имеет три регулятора, обеспечивающих регулировку угла наклона и тангажа ±3°, а также линейное смещение ±1 мм. Обе торцевые поверхности — входная и выходная — оснащены резьбовыми отверстиями для установки коаксиальных стержней Ø4 мм, подходящих для коаксиальных систем. С одной стороны предусмотрено резьбовое отверстие M4, а с противоположной — M3, для установки оптических стержней, что позволяет использовать крепёж в приложениях со свободным пространством.
| Материал: Алюминиевый сплав 6061-T6 | Обработка поверхности: Чёрное анодирование |
| Способ крепления оптического компонента: Фиксация винтом с резиновой головкой | Комплектация: 2,0 мм Шестигранный ключ/1 шт. |
| Точность регулировки: 0,25 мм /об. | Диапазон регулировки угла наклона/тангажа: ±3 ° |
| Спецификация/количество регуляторов: M3/3 шт. | Совместимая система: 16 мм коаксиальная система |
| Масса: 0,045 кг |
