- Ход перемещения по оси X: ±6 мм
- Центральная резьба SM05, в комплекте — стопорное кольцо SM05R
- Установка оптических элементов диаметром 12,7 мм, максимальной толщиной 3,8 мм
- Ручная регулировка с фиксацией

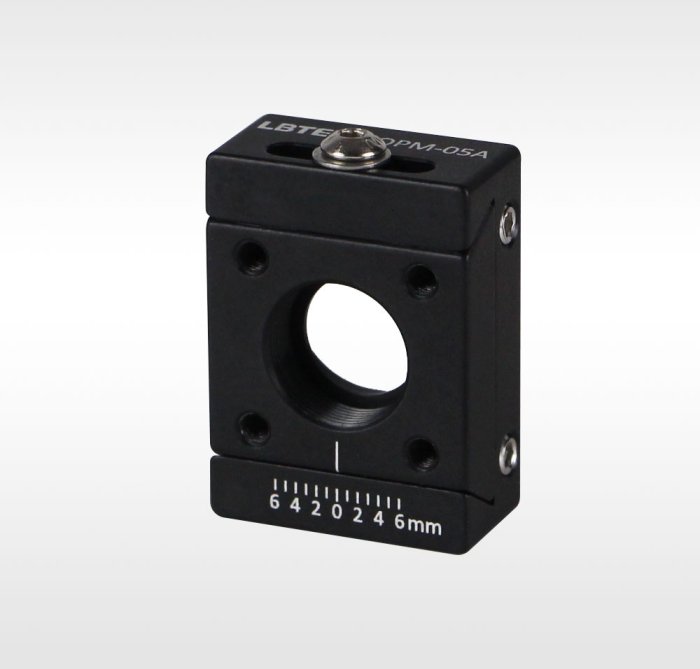

Коаксиальная монтажная плата LBTEK с перемещением по всей длине паза состоит из неподвижной и подвижной платы: одна фиксируется в 16 мм коаксиальной системе или свободном пространстве, другая перемещается по структуре типа «ласточкин хвост» с ходом ±6 мм. Неподвижная плата имеет четыре глухих коаксиальных отверстия (соединительный стержень не должен проходить их насквозь), фиксируется четырьмя боковыми стопорными винтами M4; подвижная плата имеет резьбовое отверстие M3, через которое коаксиальный стержень крепится стопорным винтом M3. Центральное сквозное резьбовое отверстие SM05 позволяет с помощью стопорного кольца SM05R устанавливать оптический элемент диаметром 12,7 мм и максимальной толщиной 3,8 мм. В основании — резьбовое отверстие M3 для подключения оптического соединительного стержня. На плате нанесена шкала с ценой деления ±6 мм для ручного позиционирования; после настройки положение фиксируется верхним винтом M3. Вся регулировка выполняется шестигранным ключом 2 мм. Внимание: два фиксирующих винта с шариковым наконечником M2.5 являются предустановленными и не подлежат демонтажу — их удаление ухудшает тактильные ощущения при регулировке.
| Артикул: SOPM-05A | Материал: 6061-T6 алюминиевый сплав |
| Обработка поверхности: чёрное анодирование | Ход перемещения по оси X: ±6,0 мм |
| Диаметр применяемого оптического элемента: Ø12,7 мм | Максимальная толщина оптического элемента: 3,8 мм |
| Резьбовые отверстия крепления в основании: M3 резьбовое отверстие / 1 шт. | Комплектация: стопорное кольцо SM05R — 1 шт. (входит в комплект) |
| Область применения: коаксиальная система или свободное пространство |
