- Ход перемещения по осям X/Y: ±1,0 мм
- Центральное внутреннее резьбовое отверстие SM05
- Установка оптических элементов диаметром 12,7 мм, максимальной толщиной 3,8 мм
- Ручная регулировка с фиксацией

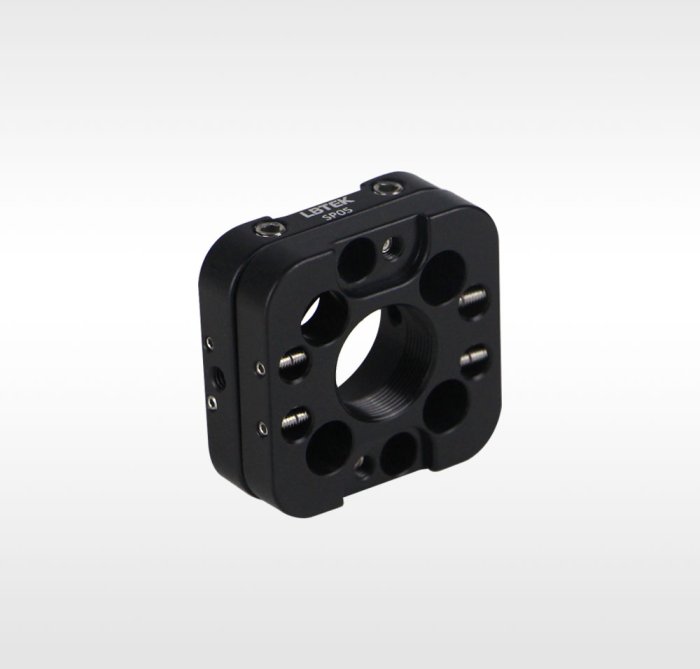

Коаксиальная скользящая монтажная плата LBTEK предназначена для грубого позиционирования оптических компонентов 16 мм коаксиальной системы по осям X/Y; состоит из неподвижной и подвижной платы. В центре подвижной платы — резьбовое отверстие SM05, позволяющее устанавливать оптический элемент Ø12,7 мм с помощью двух стопорных колец (кольца SM05R приобретаются отдельно) либо наращивать оптомеханические компоненты с наружной резьбой SM05, например тубусы линз; максимальная толщина оптического элемента — 2,5 мм. Подвижная плата скользит по поверхности неподвижной, обеспечивая регулировку по осям X/Y — только вручную; для выставления соосности можно использовать юстировочную плату CT-05. При настройке шестигранным ключом 2,0 мм ослабляют два винта с цилиндрической головкой M3, вручную перемещают подвижную плату в нужное положение, после чего винты затягивают для фиксации. На боковой стороне предусмотрено резьбовое отверстие M3 для крепления коаксиального соединительного стержня.
| Артикул: SP05 | Материал: 6061-T6 алюминиевый сплав |
| Обработка поверхности: чёрное анодирование | Ход перемещения по осям X/Y: ±1,0 мм |
| Диаметр применяемого оптического элемента: Ø12,7 мм | Максимальная толщина оптического элемента: 2,5 мм |
| Резьбовые отверстия крепления в основании: M3 резьбовое отверстие / 1 шт. | Комплектация: стопорные кольца SM05R в комплект не входят, приобретаются отдельно |
| Область применения: коаксиальная система или свободное пространство |
