Арт. TXY05S
- 2 регулировочных винта, ход по осям X и Y — ±1 мм
- Точность регулировки по осям X, Y — 0,25 мм/оборот
- Внутренняя резьба SM05, установка оптических элементов Ø12,7 мм
- В комплекте 1 стопорное кольцо SM05R для фиксации оптического элемента максимальной толщиной 5,8 мм
- Предназначена для установки в 16 мм коаксиальную систему
- Передняя и задняя панели подвижки совместимы с 0,5-дюймовыми тубусами линз — для фотоприёмных применений
Подробнее
24 802
Описание

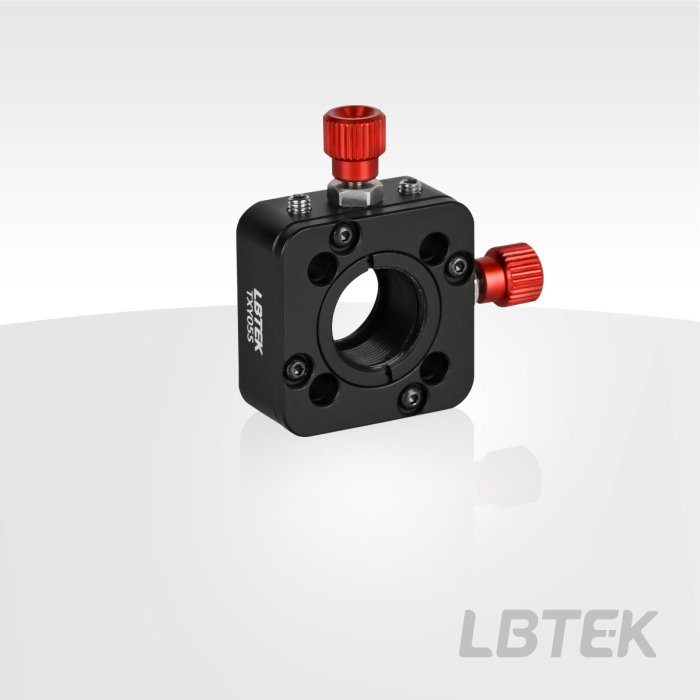

16 мм коаксиальная XY юстировочная подвижка LBTEK обеспечивает ход ±1,0 мм в направлении, перпендикулярном оптической оси 16 мм коаксиальной системы; оснащена 2 регулировочными винтами, точность регулировки по осям X, Y — 0,25 мм/оборот. Передняя и задняя панели подвижки неподвижны, тогда как сама подвижка перемещается по осям X и Y. XY-модуль имеет внутреннюю резьбу SM05, в комплекте поставляется одно стопорное кольцо SM05R для фиксации оптического элемента максимальной толщиной 5,8 мм; неподвижные передняя и задняя панели подвижки совместимы с 0,5-дюймовыми тубусами линз — для фотоприёмных применений.
Характеристики
| Артикул: TXY05S | Апертура (световой диаметр): Ø11,0 мм |
| Материал: 6061-T6 алюминиевый сплав | Обработка поверхности: чёрное анодирование |
| Размер применяемого оптического элемента: Ø12,7 мм | Максимальная толщина оптического элемента: 5,8 мм |
| Ход по осям XY: ±1 мм | Точность регулировки по осям XY: 0,25 мм/оборот |
| Центральное резьбовое отверстие: SM05 внутренняя резьба | Регулировочные винты, типоразмер/кол-во: M3 x 0,25 / 2 шт. |
| Стопорное кольцо в комплекте, типоразмер/кол-во: SM05R / 1 шт. | Область применения: 16 мм коаксиальная система |
| Высота оптической оси: 14 мм |
Документы
PDF-TXY05S
223.2 Кб
