Арт. DFM1
- Возможна установка D-образных зеркал.
- Монтаж горизонтальный или вертикальный.
- Максимальная толщина устанавливаемых оптических компонентов: 6,1 мм.
Подробнее
6 308
Описание

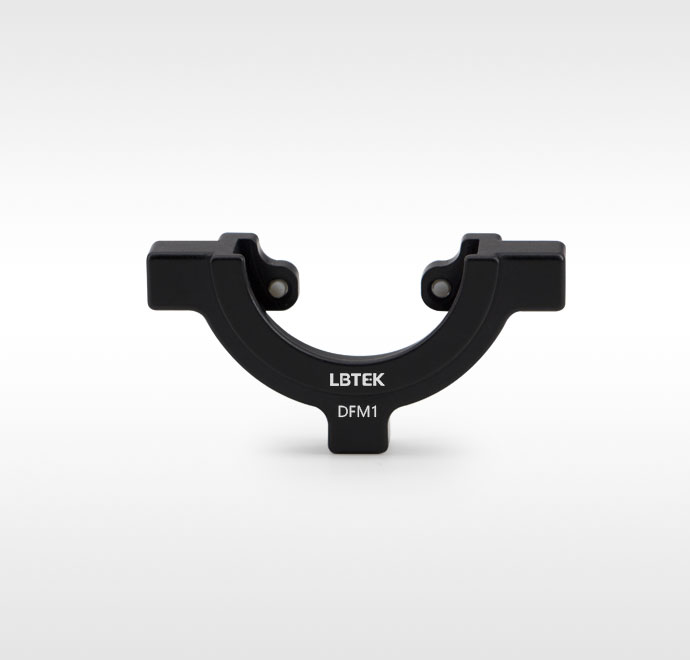

Фиксированный D-образный оптический держатель LBTEK предназначен для установки D-образных оптических компонентов максимальной толщиной 6,1 мм и диаметром 25,4 мм. Оптический компонент фиксируется двумя винтами M3 с резиновыми наконечниками на задней стороне держателя. Держатель может устанавливаться как горизонтально, так и вертикально, и оснащён резьбовыми монтажными отверстиями M4. При ограниченном пространстве этот держатель также можно использовать для установки круглых плоских оптических компонентов диаметром 25,4 мм.
Характеристики
| Материал: алюминиевый сплав 6061-T6 | Обработка поверхности: черное анодирование |
| Размер устанавливаемого оптического компонента: диаметр 25,4 мм, D-образный | Максимальная толщина оптического элемента: 6,1 мм |
| Высота оптической оси: 22 мм. | Габаритные размеры: 44×22×10,8 мм. |
| Резьба для установки: M4 (3 шт.). |
Документы
PDF-DFM1
106.7 Кб
