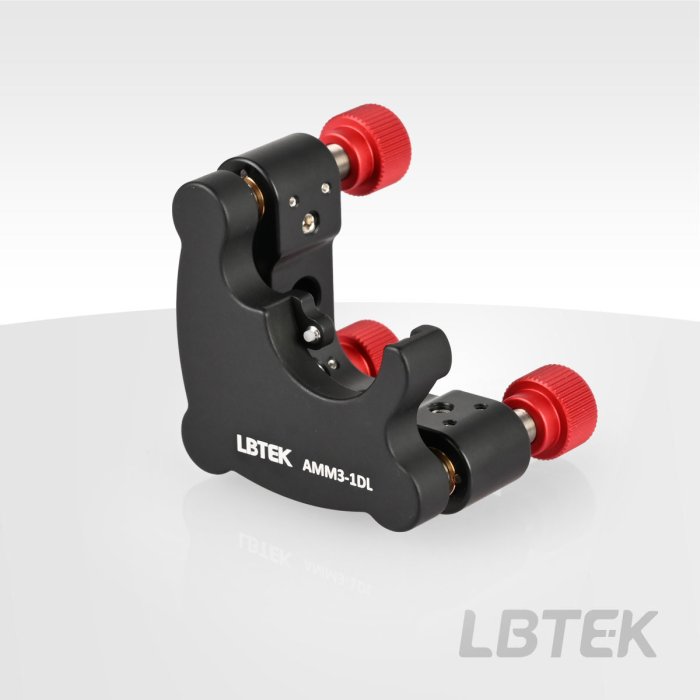

Арт. AMM3-1DL
- Для D-образных оптических компонентов диаметром 25,4 мм / 12,7 мм.
- Левосторонняя установка.
Подробнее
13 004
Описание
D-образные оптические держатели LBTEK предназначены для установки D-образных оптических компонентов диаметром 25,4 мм / 12,7 мм. Оптический компонент фиксируется двумя винтами с резиновыми наконечниками на задней стороне D-образного оптического держателя. В держателе предусмотрено одно крепежное отверстие M4 с зенковкой или резьбовое монтажное отверстие, расположенное сбоку или снизу.
При покупке D-образного оптического держателя LBTEK серии 1 дюйм в комплект входят два винта M4 с цилиндрической головкой под внутренний шестигранник и один шестигранный ключ на 1,5 мм. Серия 0,5 дюйма поставляется с шестигранным ключом на 1,5 мм и шестигранным ключом на 2,0 мм.
Характеристики
| Материал: алюминиевый сплав 6061-T6 | Обработка поверхности: черное анодирование |
| Размер устанавливаемого оптического компонента: диаметр 25,4 мм, D-образный | Максимальная толщина оптического элемента: 6 мм |
| Точность регулировки: 0,4° на оборот. | Диапазон регулировки угла по осям тангажа и рыскания: ±4°. |
| Высота оптической оси: 32 мм. | Отверстия с зенковкой: спецификация / количество - M4 / 2 шт. |
| Количество винтов в комплекте: 2 | Количество ключей 1,5 мм в комплекте: 1. |
Документы
PDF-AMM3-1DL
183.9 Кб
