- Подходит для эллиптических оптических компонентов с большой осью 18 мм и малой осью 12,7 мм.
- Подходит для эллиптических оптических компонентов с большой осью 35,9 мм и малой осью 25,4 мм.
- Материал: алюминиевый сплав 6061-T6.
- Поверхность: черное анодирование.

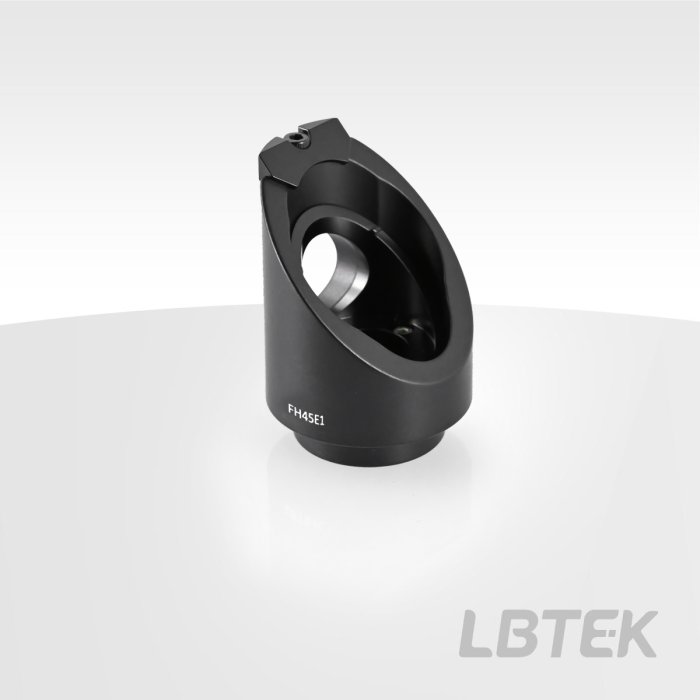

Фиксированный эллиптический держатель под 45°, предлагаемый LBTEK, может устанавливать эллиптические оптические компоненты размером 35,9 мм (большая ось) × 25,4 мм (малая ось) × 5,5 мм (толщина), а также компоненты размером 18 мм (большая ось) × 12,7 мм (малая ось) × 6 мм (толщина). Дюймовый фиксированный эллиптический держатель имеет нижнее и заднее световые отверстия 10,2 мм и 16,7 мм, а полудюймовый фиксированный эллиптический держатель - 9,1 мм и 10,7 мм соответственно. Держатель совместим со стандартными О-образными держателями зеркал.
Примечание:
Аккуратно затягивайте винты с цилиндрической головкой M2,5×10 и M2×4 с помощью длинной стороны шестигранного ключа (момент затяжки не должен превышать 2 сН·м, чтобы не повредить края компонента), фиксируя оптический компонент прижимной крышкой. При правильной фиксации компонента под давлением легкое нажатие не вызывает его ослабления, а при установке на боковую поверхность компонент не выпадает.
| Материал: алюминиевый сплав 6061-T6. | Обработка поверхности: черное анодирование |
| Максимальная толщина оптического элемента: 6 мм | Размер устанавливаемого оптического компонента: эллипс - большая ось 18 мм, малая ось 12,7 мм. |
| Диаметр зоны зажима: 12,7 мм. |
