- Подходит для эллиптических оптических компонентов с большой осью 71,8 мм и малой осью 50,8 мм.
- Обеспечивает регулировку по тангажу и рысканию ±3° с линейным перемещением ±3 мм.
- Совместим с коаксиальными системами 60 мм, входные и выходные торцевые поверхности с гладкими отверстиями.

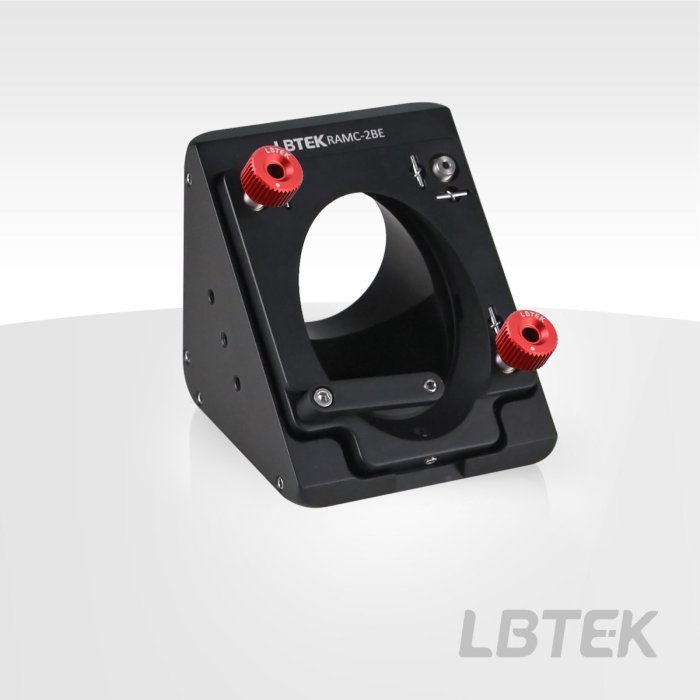

Правоугольный держатель LBTEK для коаксиальных систем предназначен для эллиптических зеркал под 45° и совместим с коаксиальными системами 60 мм, что делает его подходящим для компактной интеграции в системы. Держатель имеет резьбовые отверстия SM2 на входной и выходной торцевых поверхностях, совместимые с линзовыми трубками SM2. Его скошенная поверхность предназначена для установки эллиптических оптических компонентов (большая ось 71,8 мм, малая ось 50,8 мм, толщина 12 мм). Оптический компонент фиксируется с помощью боковых установочных винтов с резиновыми наконечниками и винта с резиновым наконечником на кронштейне (глубина проникновения винта регулируется в зависимости от толщины компонента). Три встроенных регулировочных винта обеспечивают регулировку по тангажу и рысканию ±3° и линейное перемещение ±3 мм. Торцевые поверхности расположены под прямым углом и имеют гладкие отверстия, совместимые с коаксиальными стержнями диаметром 6 мм. Боковые резьбовые отверстия M6 и M4 позволяют устанавливать держатель на оптические стойки.
| Материал: алюминиевый сплав 6061-T6. | Обработка поверхности: черное анодирование |
| Минимальная толщина устанавливаемых оптических компонентов: 12 мм. | Способ крепления оптического компонента: фиксация осуществляется с помощью бокового установочного винта с резиновым наконечником и винта с резиновым наконечником на поворотном кронштейне |
| Способ фиксации на коаксиальном стержне: гладкие отверстия. | Входящие в комплект аксессуары: 1 шестигранный ключ на 2 мм |
| Точность регулировки: 0,25 мм/об. | Диапазон регулировки угла по осям тангажа и рыскания: ±3°. |
| Регулировочные винты: спецификация / количество - M6 / 3 шт. | Устанавливаемые оптические компоненты: эллиптический оптический компонент с большой осью 71,8 мм и малой осью 50,8 мм. |
