- Подходит для эллиптических оптических компонентов с большой осью 35,9 мм и малой осью 25,4 мм.
- Обеспечивает регулировку по тангажу и рысканию ±4° с линейным перемещением ±2,5 мм.
- Совместим с коаксиальными системами 30 мм, опционально - входные и выходные торцевые поверхности с резьбовыми отверстиями / гладкими отверстиями.

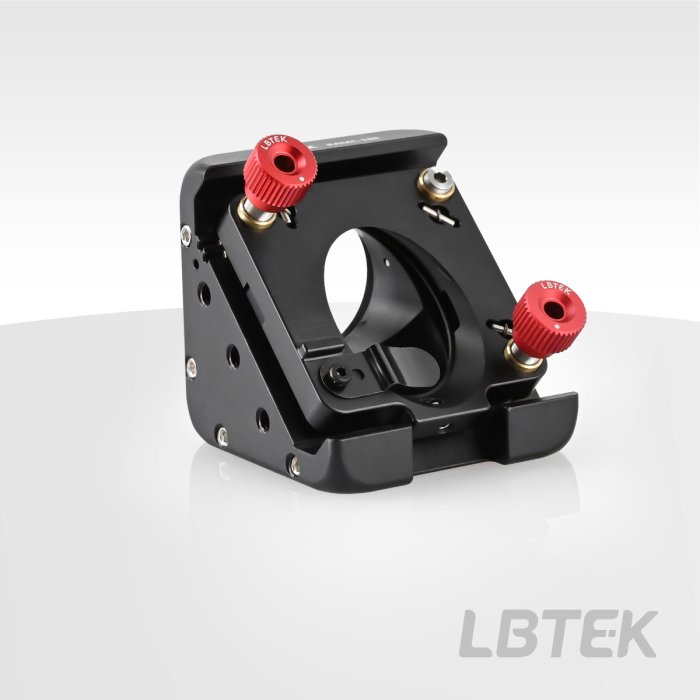

Правоугольный держатель зеркал LBTEK для коаксиальных систем предназначен для эллиптических зеркал под 45° и совместим с коаксиальными системами 30 мм, что делает его подходящим для компактной интеграции в системы. Держатель имеет резьбовые отверстия SM1 на входной и выходной торцевых поверхностях, совместимые с линзовыми трубками диаметром 25,4 мм. Его скошенная поверхность предназначена для установки эллиптических оптических компонентов (большая ось 35,9 мм, малая ось 25,4 мм, толщина 6 мм). Оптические компоненты фиксируются с помощью подпружиненных установочных винтов (глубина проникновения винта регулируется в зависимости от толщины компонента). Три встроенных регулировочных винта обеспечивают регулировку по тангажу и рысканию ±4° и линейное перемещение ±2,5 мм. Торцевые поверхности расположены под прямым углом и совместимы с коаксиальными стержнями диаметром 6 мм; доступны варианты с гладкими отверстиями или резьбовыми отверстиями.
| Материал: алюминиевый сплав 6061-T6. | Обработка поверхности: черное анодирование |
| Минимальная толщина устанавливаемых оптических компонентов: 6 мм. | Способ крепления оптического компонента: установочный винт с пружинной шайбой. |
| Способ фиксации на коаксиальном стержне: гладкие отверстия. | Входящие в комплект аксессуары: 1 шестигранный ключ на 1,5 мм и 1 шестигранный ключ на 2 мм. |
| Точность регулировки: 0,25 мм/об. | Диапазон регулировки угла по осям тангажа и рыскания: ±4°. |
| Регулировочные винты: спецификация / количество - M5 / 3 шт. |
