Арт. AMM-05SR-SP
- Высота устанавливаемого оптического компонента: 12,7 мм.
- Минимальная толщина для монтажа: 3,0 мм.
- Диапазон регулировки угла: ±4° с шагом 0,72° за один оборот.
- В комплекте: 2 винта с тонкой головкой под внутренний шестигранник.
Подробнее
10 992
Описание

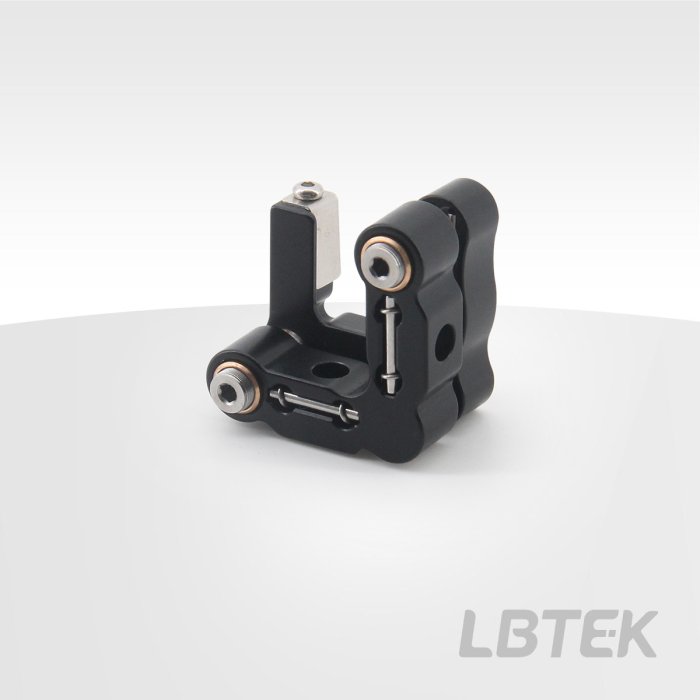

Прецизионный прямоугольный оптический держатель LBTEK использует регулировочные винты для прижатия флексурного зажима к оптическому компоненту. В основании держателя предусмотрено сквозное отверстие диаметром 4,2 для правосторонней установки, предназначенное для соединения с оптическими стойками. Минимальная толщина устанавливаемых оптических компонентов составляет 3,0 мм. Держатель оснащён двумя прецизионными резьбовыми парами (M5×0,25-14).
При покупке прецизионного оптического держателя LBTEK серии 0,5 дюйма в комплект бесплатно входят один шестигранный ключ на 2,0 мм и один винт M4 с тонкой головкой под внутренний шестигранник.
Характеристики
| Основной материал: алюминиевый сплав 6061-T6 | Обработка поверхности: черное анодирование |
| Размер устанавливаемого оптического компонента: 12,7 × 12,7 мм | Минимальная толщина оптического компонента: 3,0 мм. |
| Диапазон регулировки угла по осям тангажа и рыскания: ±4°. | Разрешающая способность по углам тангажа/рыскания: 0,72° на оборот |
| Крепежные отверстия: спецификация / количество – диаметр 4,2 / 2 шт. | Регулировочные винты: M5 / 2 шт |
| Способ крепления оптического компонента: установочный винт M4 с резиновым наконечником, совместим с ключом на 2 мм. | Входящие в комплект установочные винты: 1 винт M4×10 с тонкой головкой толщиной 1,2 мм. |
| Количество ключей в комплекте: 2,0 мм, 1 шт. |
Документы
PDF-AMM-05SR-SP
179.5 Кб
