- Обратная сторона передней панели использует пружинные зажимы для фиксации оптического элемента размером 25×36 мм и толщиной 1 мм.
- Лицевая сторона передней панели использует нейлоновые установочные винты для фиксации оптического элемента размером 25×50 мм и толщиной не менее 3 мм.
- Эллиптическое световое отверстие: 46,99×25,4 мм.
- Диапазон регулировки наклона/поворота: ±3°.

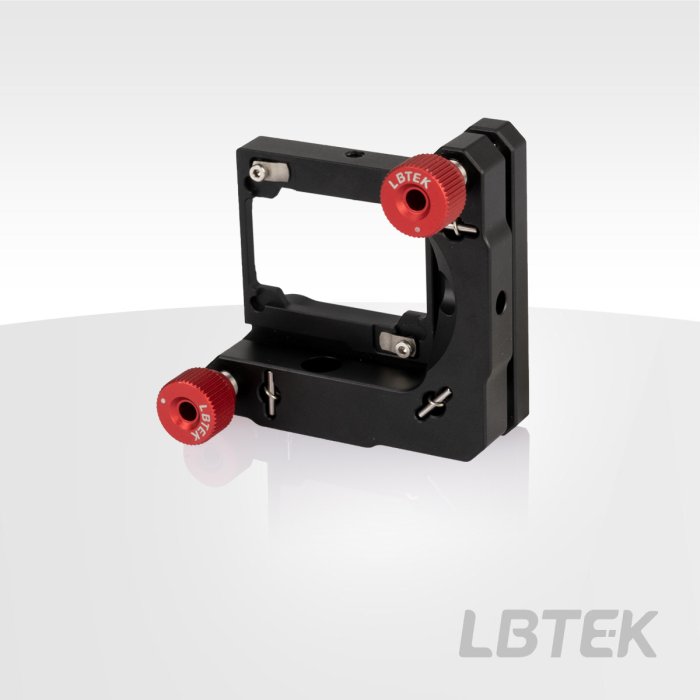

Передняя пластина оптического держателя AMR-2R25 имеет конструкцию с двойной совместимостью, позволяющую устанавливать оптические элементы различных размеров и толщин. Для оптических элементов размером 25×36 мм и толщиной 1 мм тыльная сторона передней пластины оснащена специальной монтажной рамкой с пружинными зажимами. Регулировка может выполняться с помощью шаровой отвертки или шестигранного ключа, что обеспечивает точный и контролируемый процесс установки. Это эффективно предотвращает повреждение тонких оптических компонентов (таких как дихроичные зеркала, неполяризующие/поляризующие светоделители), вызванное механическими напряжениями.
Для прямоугольных оптических элементов размером 25×50 мм толщиной не менее 3 мм (например, дифракционных решёток) надёжная фиксация обеспечивается с помощью нейлоновых установочных винтов M4, расположенных на лицевой стороне передней пластины. Нейлоновый материал дополнительно снижает риск появления царапин на оптической поверхности, обеспечивая баланс между усилием зажима и безопасностью компонента.
Такая конструкция обеспечивает баланс между гибкостью установки, удобством эксплуатации и защитой компонентов, что делает её пригодной для различных прецизионных оптических экспериментов и задач системной интеграции.
| Размер устанавливаемого оптического компонента: 25×36×1 мм / 25×50×≥3 мм. | Световое отверстие: 40×25,4 мм (овальное). |
| Тип: правосторонний. | Количество регулировочных винтов: 2. |
| Обработка поверхности: черное анодирование | Отверстия с зенковкой в основании: M4. |
| Минимальная толщина оптического элемента: 1 мм. | Основной материал: алюминиевый сплав 6061-T6. |
| Диапазон регулировки угла по осям тангажа и рыскания: ±3°. |
