- Размер устанавливаемого оптического компонента: 25,4×25,4 мм.
- Минимальная толщина для монтажа: 3,0 мм.
- Диапазон регулировки угла: ±4° с шагом 0,4° за один оборот.
- Регулировочные винты прижимают флексурный зажим к оптическому компоненту.
- Доступны левосторонние и правосторонние исполнения.
- Регулировочные винты с фиксацией.

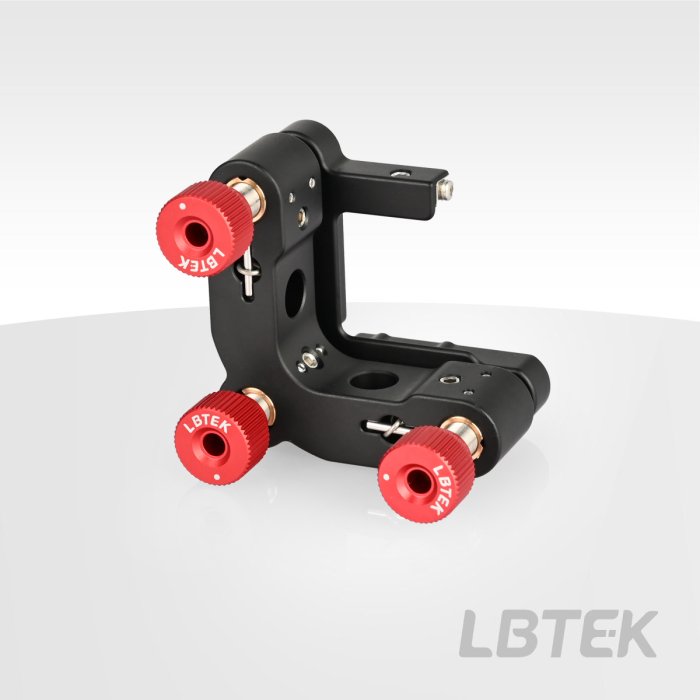

Прецизионный прямоугольный оптический держатель LBTEK использует регулировочные винты для прижатия флексурного зажима к оптическому компоненту, обеспечивая надёжную фиксацию. Держатель широко применяется для установки прямоугольных оптических элементов размером 25,4×25,4 мм и может работать с компонентами минимальной толщиной 3,0 мм. Диапазон угловой регулировки составляет ±4°. Возможна установка как в левостороннем, так и в правостороннем исполнении.
Прецизионный оптический держатель S-типа регулирует угол с помощью трёх прецизионных резьбовых пар M6×0,25 (с функцией фиксации). Держатель оснащён тремя прецизионными резьбовыми парами M6×0,25-22KLB, в которых резьбовая втулка имеет флексурный зажимной механизм. Фиксация стопорного винта осуществляется с помощью шестигранного ключа на 2,0 мм.
В комплект поставки прецизионного прямоугольного оптического держателя LBTEK входят один шестигранный ключ на 2,0 мм и два винта M4 с цилиндрической головкой под внутренний шестигранник.
| Обработка поверхности: черное анодирование | Размер устанавливаемого оптического компонента: 25,4×25,4 мм |
|
Способ крепления оптического компонента: упругий прижимной элемент создаёт упругую деформацию для плотного прижатия оптического компонента, совместим с шестигранным ключом на 2 мм. |
Резьбовые отверстия: спецификация / количество - M4 / 2 шт. |
| Основной материал: алюминиевый сплав 6061-T6 | Диапазон регулировки угла по осям тангажа и рыскания: ±4°. |
| Механизм фиксации: радиальная блокировка. | Минимальная толщина оптического компонента: 3,0 мм. |
| Точность регулировки по осям тангажа/рыскания: 0,4° на оборот. | Диапазон перемещения по оси Z: 6,5 мм. |
| Направление установки: правостороннее исполнение. |
