Арт. AMMT-30
- Диапазон высоты устанавливаемого оптического компонента: 23-30 мм.
- Минимальная толщина для монтажа: 3,0 мм.
- Диапазон регулировки угла: ±4° с шагом 0,38° за один оборот.
- Регулировочный винт фиксируется.
- Оптические компоненты крепятся с помощью винтов M4 с резиновыми наконечниками.
Подробнее
24 974
Описание

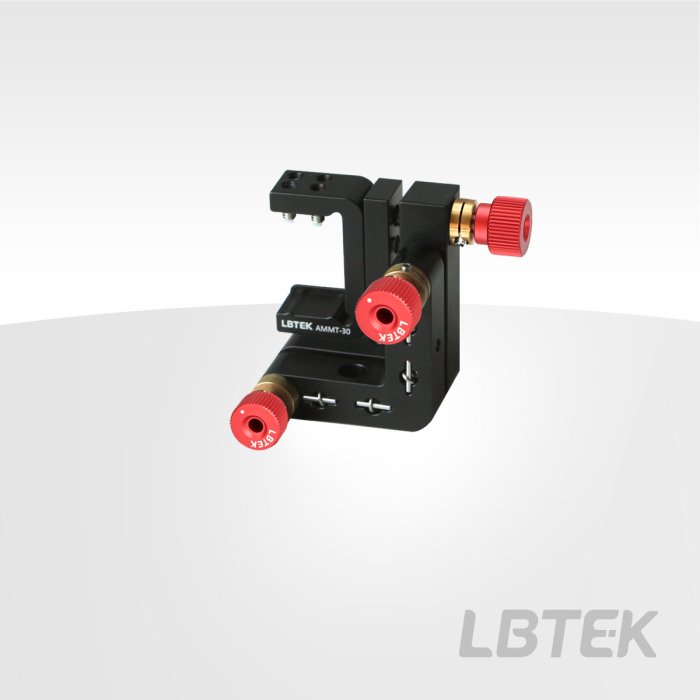

Трёхкоординатный прямоугольный оптический держатель LBTEK предназначен для установки и регулировки прямоугольных оптических компонентов высотой не более 30 мм и толщиной не менее 3 мм. Держатель обеспечивает диапазон угловой регулировки ±4° по трём осям (тангаж, рыскание и вращение) и оснащён резьбовой втулкой с флексурным зажимным механизмом.
В комплект поставки бесплатно входят: один шестигранный ключ на 2,0 мм, один шестигранный ключ на 3 мм и два винта M4 с цилиндрической головкой под внутренний шестигранник.
Характеристики
| Основной материал: алюминиевый сплав 6061-T6 | Обработка поверхности: черное анодирование |
| Способ крепления оптического компонента: установочный винт M4 с резиновым наконечником, совместим с ключом на 2 мм. | Диапазон регулировки угла по осям тангажа и рыскания: ±4°. |
| Разрешающая способность по углам тангажа/рыскания: 0,38° на оборот | Минимальная толщина оптического компонента: 3,0 мм. |
| Крепежные отверстия: спецификация / количество - M4 / 2 шт. (с зенковкой) | Регулировочные винты: спецификация / количество - M6×0,25 / 3 шт. |
| Способ крепления оптического компонента: установочный винт M4 с резиновым наконечником, совместим с ключом на 2 мм. | СВходящие в комплект установочные винты: 1 винт M4×10 с тонкой головкой толщиной 1,2 мм. |
| В комплекте ключи: по одному 2,0 мм и 3 мм | Диапазон высоты устанавливаемых оптических компонентов: 23-30 мм. |
