Арт. AMM-2A
• Материал: Алюминиевый сплав 6061-T6.
• Два прецизионных регулировочных винта.
• Регулируемый угол ±3° или ±4°.
• В комплекте два стопорных кольца.
Подробнее
13 708
Описание

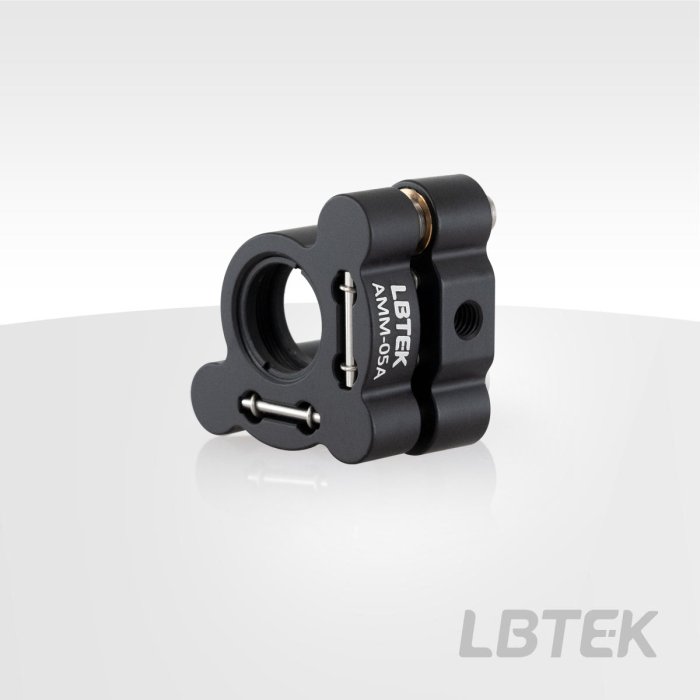

Стандартный О-образный двухосевой оптический держатель LBTEK типа A имеет сквозное отверстие с внутренней резьбой и фиксирует оптические компоненты с помощью двух прижимных колец. В основании держателя предусмотрены два отверстия с зенковкой под винты M4 для крепления к оптическим стойкам. Модель AMMM-1A отличается коротким производственным циклом, что соответствует требованиям оперативных массовых поставок, а четыре пружины растяжения обеспечивают повышенную стабильность конструкции.
Характеристики
| Диаметр устанавливаемого оптического элемента: 50,8 мм | Способ крепления оптического компонента: два прижимных кольца |
| Отверстия с зенковкой: спецификация / количество: M4 / 6 шт. | Материал: алюминиевый сплав 6061-T6 |
| Диапазон регулировки угла по осям тангажа и рыскания: ±3° | Максимальная толщина оптического компонента: 5,2 мм |
| Количество прижимных колец: 2 | Обработка поверхности: черное анодирование |
| Регулировочные винты: спецификация / количество: M6 / 2 шт. | Точность регулировки: не указана |
Документы
AMM-2A
172.8 Кб
