• Материал: Алюминиевый сплав 6061-T6.
• Два прецизионных регулировочных винта.
• Регулируемый угол ±3° или ±4°.
• Фиксация осуществляется с помощью установочных винтов M4 с резиновыми наконечниками

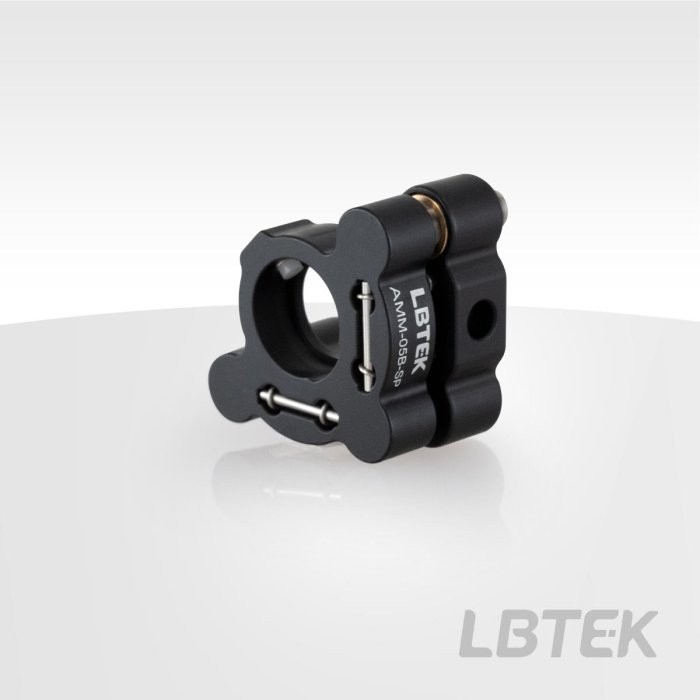

Стандартный О-образный держатель LBTEK типа B имеет гладкие отверстия без резьбы и использует установочные винты для фиксации оптических компонентов. Держатели AMM-1B и AMM-2B оснащены двумя отверстиями с зенковкой M4 в основании, в то время как AMM-05B имеет два сквозных отверстия M4 для крепления к оптическим стойкам. AMM-05B использует резьбовые отверстия M4 для соединения со стойкой, тогда как AMM-05B-SP имеет гладкие отверстия диаметром 4,2 мм, что позволяет легче контролировать ориентацию держателя после затяжки, когда установленный компонент не должен вращаться. LBTEK также поддерживает изготовление на заказ О-образных держателей для крупногабаритных оптических компонентов диаметром от 3 до 8 дюймов в этой серии. Подробности уточняйте у технической поддержки. Модель AMMM-1B имеет короткий производственный цикл, что соответствует требованиям оперативных массовых поставок, а четыре пружины растяжения обеспечивают повышенную стабильность.
| Материал: алюминиевый сплав 6061-T6 | Обработка поверхности: черное анодирование |
| Диаметр устанавливаемого оптического элемента: 12,7 мм | Минимальная толщина оптического компонента: 2 мм. |
| Способ крепления оптического компонента: установочный винт M4 с резиновым наконечником, совместим с шестигранным ключом на 2 мм. | Регулировочные винты: спецификация / количество: M6 / 2 шт. |
| Точность регулировки: 0,72° на один оборот. | Диапазон регулировки угла по осям тангажа и рыскания: ±4° |
| Высота оптической оси: 15 мм. | Крепежные отверстия спецификация / количество: диаметр 4,2 мм / 2 шт. |
| Способ крепления оптического компонента: установочный винт M4 с резиновым наконечником, совместим с шестигранным ключом на 2 мм | Входящие в комплект установочные винты: 1 винт M4×10 с тонкой головкой толщиной 1,2 мм |
| Количество ключей в комплекте: 1 шт. (2,0 мм) |
