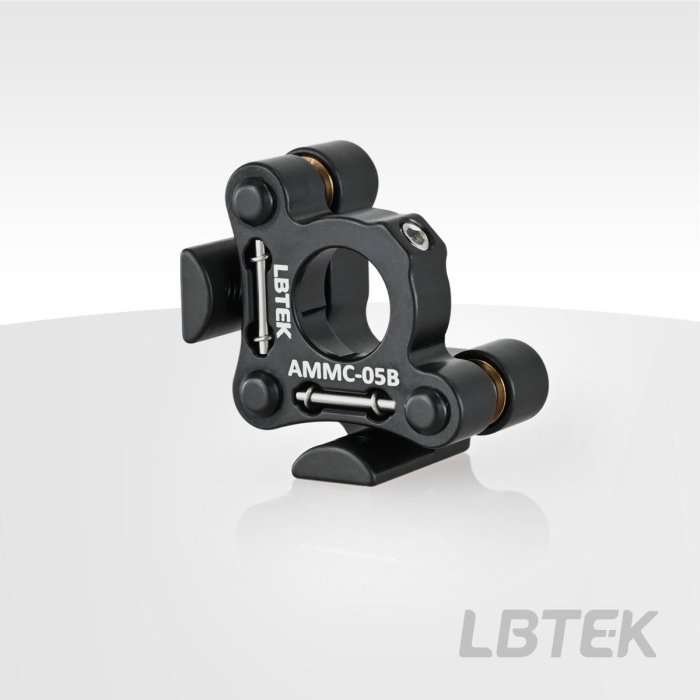

Арт. AMMC-05B
- Материал: Алюминиевый сплав 6061-T6.
- Два прецизионных регулировочных винта.
- Фиксация с помощью установочных винтов M4 с резиновыми наконечниками.
- Центр поверхности держателя совмещён с центром монтажного отверстия стойки.
Подробнее
9 059
Описание
Стандартный О-образный держатель LBTEK серии AMMC с гладким отверстием фиксирует оптические компоненты с помощью установочных винтов. Основание держателя оснащено двумя резьбовыми отверстиями M4 для крепления к оптическим стойкам. Осевая линия поверхности совмещена с центром монтажного отверстия стойки, что упрощает процесс юстировки луча.
Характеристики
| Способ крепления оптического компонента: установочный винт M4 с резиновым наконечником, совместим с шестигранным ключом на 2 мм | Материал: алюминиевый сплав 6061-T6 |
| Минимальная толщина оптического компонента: 2 мм. | Количество прижимных колец: нет |
| Обработка поверхности: черное анодирование | Регулировочные винты: спецификация / количество: M6 / 2 шт. |
| Диаметр устанавливаемого оптического элемента: 12,7 мм | Резьбовые отверстия спецификация / количество: M4 / 2 шт. |
| Диапазон регулировки угла по осям тангажа и рыскания: ±4° | Способ установки: крепление на стойку |
Документы
PDF-AMMC-05B
155.7 Кб
