- Диаметр устанавливаемого оптического компонента: 25,4 мм.
- Минимальная толщина оптического компонента: 3,0 мм.
- Диапазон регулировки угла: ±4° с шагом 0,4° за один оборот.
- Регулировочный винт оснащён контргайкой для фиксации.
- Оптический компонент фиксируется с помощью установочных винтов либо комбинированным способом - установочными винтами совместно с упругим стопорным кольцом.

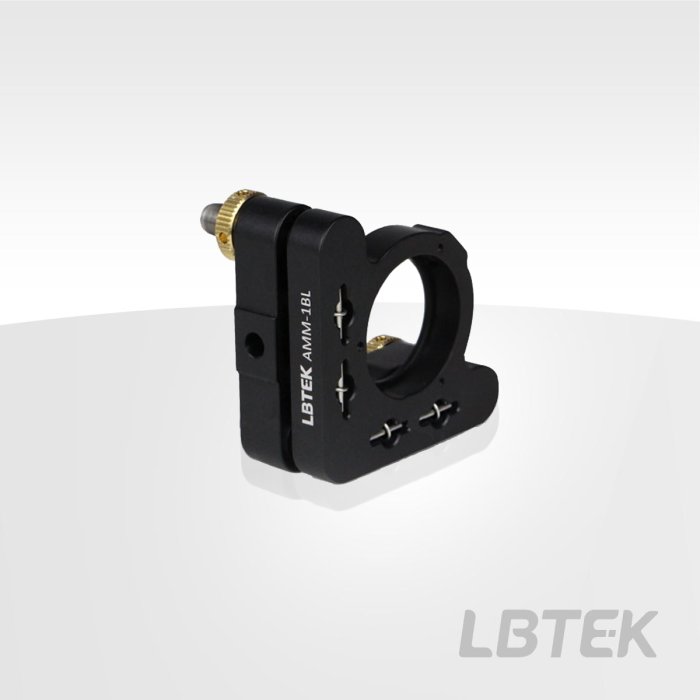

Стандартный двухосевой О-образный оптический держатель LBTEK предназначен для оптических компонентов диаметром 25,4 мм с высотой оптической оси 25,4 мм. В основании держателя предусмотрены отверстия с зенковкой для винтов M4 для крепления и установки. Модель AMM-1BL использует установочные винты для фиксации оптических компонентов и может работать с элементами минимальной толщиной 3 мм. Модель AMM-1BP оснащена комбинированным зажимным механизмом с установочными винтами и упругим стопорным кольцом. Установочные винты могут фиксировать компоненты толщиной не менее 3 мм, а двойное зажимное кольцо рассчитано на элементы толщиной до 6,5 мм. Держатель оснащён двумя прецизионными регулировочными винтами M6×0,25, которые фиксируются контргайками, обеспечивая диапазон регулировки по тангажу и рысканию ±4° с шагом 0,4° на оборот. Регулировочные винты не имеют рукояток и управляются с помощью шестигранного ключа на 2,0 мм или накатного ключа HWS-2 с рукояткой. В комплект поставки стандартного О-образного оптического держателя LBTEK входят один шестигранный ключ на 2,0 мм и два винта M4 с цилиндрической головкой под внутренний шестигранник. Модели AMMM-1BL и AMMM-1BP отличаются коротким производственным циклом, что соответствует требованиям массового производства и быстрых поставок. В их конструкции используются две пружины растяжения с диаметром проволоки 0,65 мм и 0,8 мм соответственно, что обеспечивает повышенную стабильность оптического держателя.
| Материал: алюминиевый сплав 6061-T6 | Обработка поверхности: черное анодирование |
| Диаметр устанавливаемого оптического элемента: 25,4 мм | Способ крепления оптического компонента: установочный винт M4 с резиновым наконечником |
| Минимальная толщина оптического компонента: 3,0 мм | Отверстия с зенковкой: спецификация / количество — M4 / 2 шт. |
| Регулировочные винты спецификация / количество: M6 / 2 шт. | Высота оптической оси: 25,4 мм |
| Количество винтов в комплекте: 2 | Количество ключей в комплекте: 1 шт. (2,0 мм) |
| Способ фиксации: осевые контргайки | Точность регулировки: 0,41° на оборот |
| Диапазон регулировки угла по осям тангажа и рыскания: ±4 |
