- Диаметр устанавливаемого оптического компонента: 25,4 мм.
- Минимальная толщина оптического компонента: 3,0 мм.
- Диапазон регулировки угла: ±4° с шагом 0,41° за один оборот.
- Регулировочный винт оснащён контргайкой для фиксации.
- Оптический компонент фиксируется установочными винтами.

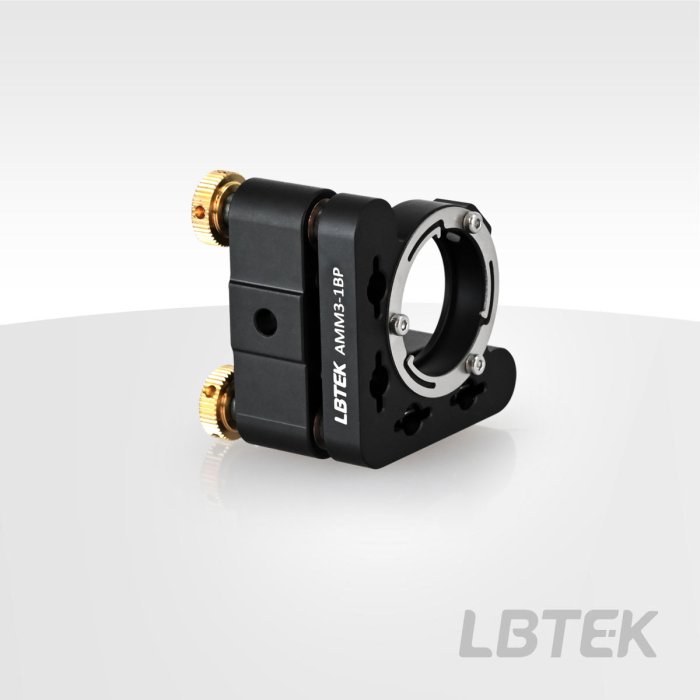

Стандартный О-образный оптический держатель LBTEK AMM3-1BP использует комбинированную фиксацию оптических компонентов с помощью установочных винтов и упругого стопорного кольца. Высота оптической оси составляет 25,4 мм. В основании держателя предусмотрены отверстия с зенковкой для винтов M4, служащие для крепления к монтажным стержням. Держатель может принимать оптические компоненты диаметром 25,4 мм с минимальной толщиной 3,0 мм. Держатель оснащён тремя прецизионными регулировочными винтами M6×0,25, которые фиксируются контргайками, обеспечивая диапазон регулировки по тангажу и рысканию ±4° с шагом 0,41° за один оборот. Регулировочные винты не имеют рукояток и управляются с помощью входящего в комплект накатного шестигранного ключа HWS-2. В комплект поставки стандартного О-образного оптического держателя LBTEK входят один накатной шестигранный ключ HWS-2 и два винта M4 с цилиндрической головкой под внутренний шестигранник. Модель AMMM3-1BP отличается коротким производственным циклом, что соответствует требованиям массового производства и быстрых поставок. В конструкции используются две пружины растяжения с диаметром проволоки 0,65 мм и две с диаметром 0,8 мм, что обеспечивает повышенную стабильность оптического держателя.
| Материал: алюминиевый сплав 6061-T6 | Обработка поверхности: черное анодирование |
| Диаметр устанавливаемого оптического элемента: 25,4 мм | Способ крепления оптического компонента: установочный винт с упругим стопорным кольцом для двойной фиксации |
| Минимальная толщина оптического компонента: 3,0 мм | Отверстия с зенковкой: спецификация / количество — M4 / 2 шт. |
| Регулировочные винты спецификация / количество: M6 / 3 шт. | Высота оптической оси: 25,4 мм |
| Винты в комплекте: M4 / 2 шт. | В комплекте ключ: накатной шестигранный ключ с рукояткой HWS-2, 1 шт. |
| Способ фиксации: осевые контргайки | Точность регулировки: 0,41° на оборот |
| Диапазон регулировки угла по осям тангажа и рыскания: ±4 | Вес: 0,075 кг |
