- Пять фиксируемых осей регулировки, регулировка наклона, тангажа и осей XYZ
- Фиксация одним стопорным кольцом
- Совместим со свободным пространством и коаксиальными системами
- Более толстая задняя пластина для повышенной стабильности

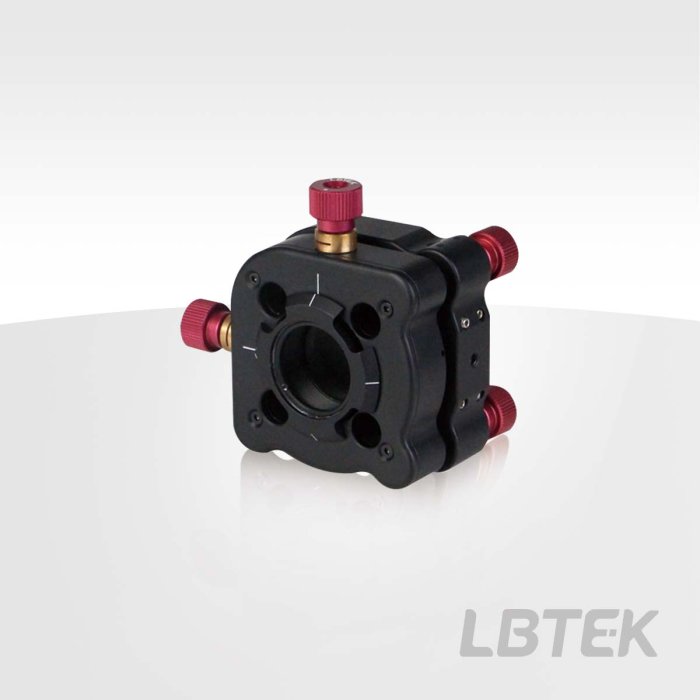

5-осевой оптический крепёж LBTEK оснащён одним стопорным кольцом для фиксации оптических компонентов. Крепёж обеспечивает регулировку и фиксацию по пяти осям (наклон, тангаж и оси XYZ), оснащён 3 парами прецизионных регулировочных винтов M6×0,25 и 2 парами M5×0,25. Резьбовые втулки имеют механизм фиксации, стопорные винты можно зафиксировать шестигранными ключами 2,0 мм и 1,5 мм. Крепёж совместим как с монтажом на стержень, так и с коаксиальной системой. Задняя пластина включает два ортогональных резьбовых отверстия M4 для прямого монтажа на стержни, а также четыре коаксиальных отверстия Ø6 мм для совместимости с коаксиальными системами. При покупке 5-осевого оптического крепежа LBTEK в комплект входят один шестигранный ключ 2,0 мм и один шестигранный ключ 1,5 мм.
| Стопорное кольцо в комплекте: SM1R/1 шт. | Совместимость с коаксиальными системами: Совместим с 30 мм коаксиальной системой |
| Диапазон регулировки угла наклона/тангажа: ±4 ° | В комплекте ключ: 2,0 мм и 1,5 мм, по одному |
| Точность перемещения по оси Z: 0,25 мм/об. | Диапазон перемещения по оси Z: ±3,25 мм |
| Точность перемещения по осям X и Y: 0,25 мм/об. | Диапазон перемещения по осям X и Y: ±1 мм |
| Точность регулировки угла наклона/тангажа: 0,32 °/об. | Обработка поверхности: Чёрное анодирование |
| Высота центра оптической оси: 31 мм | Механизм фиксации: Радиальная фиксация |
| Основной материал: алюминиевый сплав 6061-T6 | Спецификация/количество монтажных резьбовых отверстий: Резьбовое отверстие M4/2 шт. |
| Способ крепления оптического компонента: Фиксация одним стопорным кольцом |
