- Пять фиксируемых осей регулировки с наклоном/тангажем ±4°, диапазон перемещения по осям X/Y ±1 мм
- Для оптических компонентов толщиной до 10 мм, Ø25,4 мм, фиксация стопорными кольцами
- Для применений в свободном пространстве
- Более толстая задняя пластина для повышенной стабильности

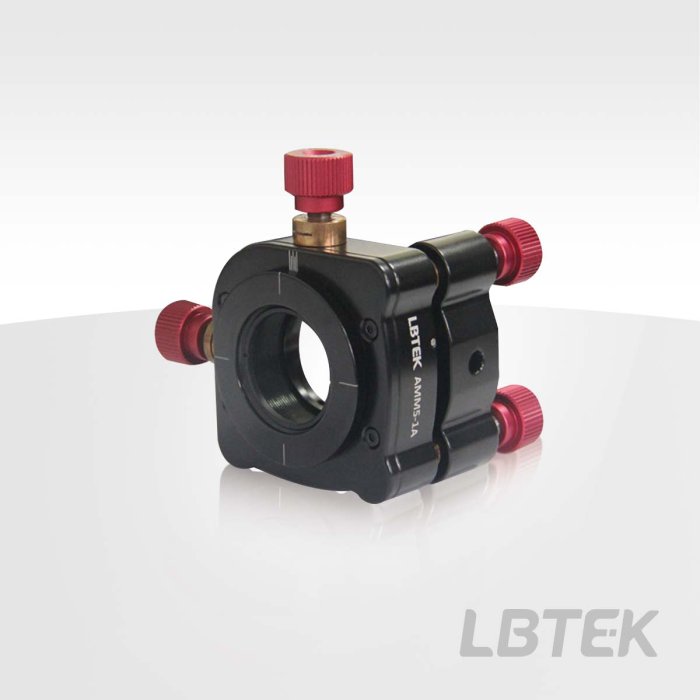

5-осевой оптический крепёж LBTEK оснащён внутренним резьбовым отверстием SM1 и поставляется со стопорным кольцом SM1R, подходит для оптических компонентов толщиной до 10 мм и диаметром Ø25,4 мм. Он обеспечивает регулировку по пяти осям (наклон, тангаж и оси XYZ), каждая из которых может быть зафиксирована. Разница между моделями AMM5-1A и AMM5-1A-A заключается в том, что AMM5-1A-A не включает гайки на резьбовых компонентах. Обе модели оснащены тремя прецизионными регулировочными резьбовыми элементами M6×0,25 и двумя M5×0,25, резьбовые втулки имеют механизм фиксации. Стопорные винты можно зафиксировать с помощью шестигранных ключей 2,0 мм и 1,5 мм. Задняя пластина крепежа включает два ортогональных потайных отверстия M4, позволяющих крепить стержни к крепежу AMM5-1A для лево- или правостороннего монтажа. При покупке 5-осевого оптического крепежа LBTEK в комплект входят один шестигранный ключ 2,0 мм, один шестигранный ключ 1,5 мм и два винта с внутренним шестигранником M4.
| Основной материал: алюминиевый сплав 6061-T6 | Обработка поверхности: Чёрное анодирование |
| Диапазон регулировки угла наклона/тангажа: ±4 ° | Точность регулировки угла наклона/тангажа: 0,4°/об. |
| Диапазон перемещения по осям X и Y: ±1 мм | Точность перемещения по осям X и Y: 0,25 мм/об. |
| Диапазон перемещения по оси Z: ±3,25 мм | Точность перемещения по оси Z: 0,25 мм/об. |
| Спецификация/количество потайных отверстий: Потайное отверстие M4/2 шт. | Высота центра оптической оси: 25,9 мм |
| Способ крепления оптического компонента: Фиксация одним стопорным кольцом | Стопорное кольцо в комплекте: SM1R/1 шт. |
| Механизм фиксации: Радиальная/осевая фиксация | В комплекте ключ: 2,0 мм и 1,5 мм, по одному |
