- Шесть фиксируемых осей регулировки
- Регулировка по осям X, Y, Z, наклону/тангажу и вращение на 360°
- Шесть потайных отверстий M4 для крепления стержней
- Более толстая задняя пластина для повышенной стабильности
- Для оптических компонентов Ø25,4 мм толщиной до 15,8 мм, фиксация стопорным кольцом SM1

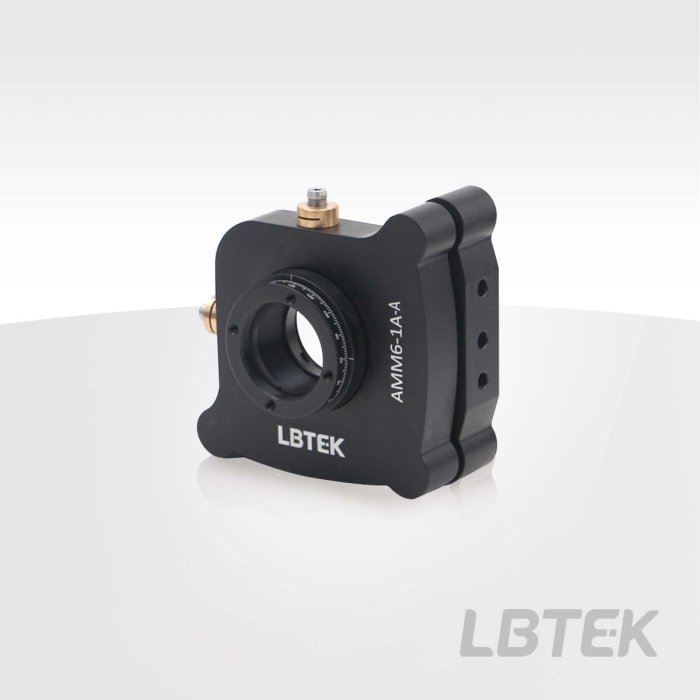

6-осевой оптический крепёж LBTEK оснащён внутренним резьбовым отверстием SM1 и стопорным кольцом SM1R, вмещает оптические компоненты толщиной до 15,8 мм и диаметром Ø25,4 мм. Он обеспечивает регулировку по шести осям (перемещение XYZ, наклон, тангаж и вращение на 360°), каждая из которых может быть зафиксирована. Разница между AMM6-1A и AMM6-1A-A заключается в том, что резьбовые компоненты AMM6-1A-A не включают гайки. Обе модели поставляются с тремя прецизионными регулировочными резьбовыми элементами M6×0,25 и двумя M5×0,25, резьбовые втулки оснащены механизмами фиксации. Вращение на 360° можно зафиксировать с помощью шестигранного ключа 2,0 мм или 1,5 мм. При покупке 6-осевого оптического крепежа LBTEK в комплект входят один шестигранный ключ 2,0 мм, один шестигранный ключ 1,5 мм и два винта с внутренним шестигранником M4.
Характеристики
| Обработка поверхности: Чёрное анодирование | Способ крепления оптического компонента: Фиксация одним стопорным кольцом |
| Спецификация/количество потайных отверстий: Потайное отверстие M4/6 шт. | Основной материал: алюминиевый сплав 6061-T6 |
| Механизм фиксации: Осевая фиксация | Высота центра оптической оси: 39,0 мм |
| Стопорное кольцо в комплекте: SM1R/1 шт. | Шаг поворотной шкалы: 2° |
| Точность регулировки угла наклона/тангажа: 0,23°/об. | Диапазон перемещения по осям X и Y: ±2 мм |
| Точность перемещения по осям X и Y: 0,25 мм/об. | Диапазон перемещения по оси Z: ±3,25 мм |
| Точность перемещения по оси Z: 0,25 мм/об. | В комплекте ключ: 2,0 мм и 1,5 мм, по одному |
| Угол вращения: 360° | Диапазон регулировки угла наклона/тангажа: ±4 ° |
| Наличие гаек: Нет |
