Арт. AMM6P
- Устанавливается на поворотное кольцо AMM6-1A
- Размеры: 42,0 × 12,7 мм
- Максимальный диапазон регулировки эллиптического отверстия: 6 мм

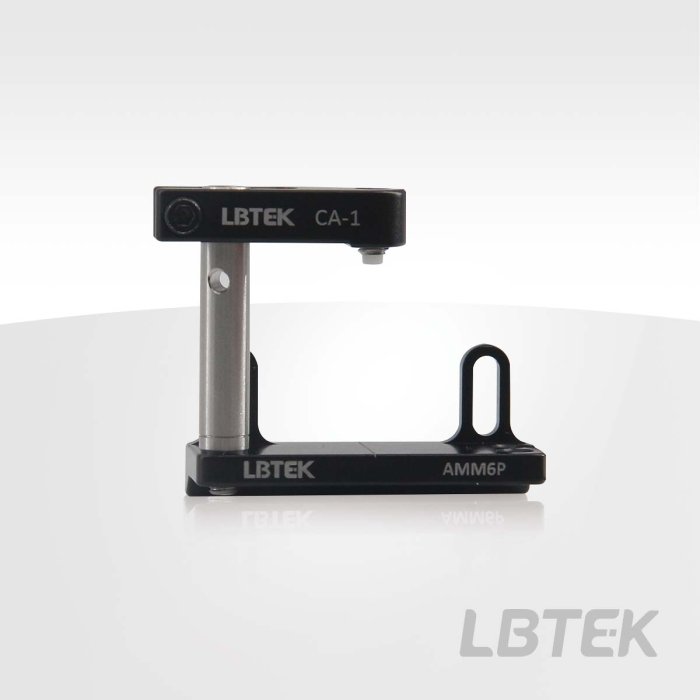

Платформа для крепления призм LBTEK имеет размеры 42,0 × 12,7 мм и может устанавливаться на поворотное кольцо 6-осевого оптического крепежа AMM6-1A. Монтажная платформа крепится двумя входящими в комплект винтами с внутренним шестигранником M3 (в комплекте также шестигранный ключ 2,0 мм). Два соединительных винта M3 на платформе имеют эллиптические отверстия с регулируемой длиной 6 мм, что позволяет точно позиционировать оптические компоненты на оси вращения. Монтажная платформа оснащена четырьмя резьбовыми отверстиями M4 и поставляется с регулируемым по высоте прижимным рычагом CA-1, который можно устанавливать и регулировать с помощью входящего в комплект шестигранного ключа 2,0 мм.
6 331
Характеристики
| Основной материал: алюминиевый сплав 6061-T6 | Обработка поверхности: Чёрное анодирование |
| Максимальный диапазон регулировки: 6,0 мм | Спецификация/количество резьбовых отверстий: Резьбовое отверстие M4/4 шт. |
| Модель прижимного рычага в комплекте: CA-1 | Винты в комплекте: 2 винта с внутренним шестигранником M3×6 |
| В комплекте ключ: 2,0 мм/1 шт. |
Документы
PDF-AMM6P
107.7 Кб
