- Две независимо фиксируемых оси регулировки
- Регулировка XY без люфта
- Совместим с оптическими компонентами 0,5, 1, 1,5 и 2 дюйма

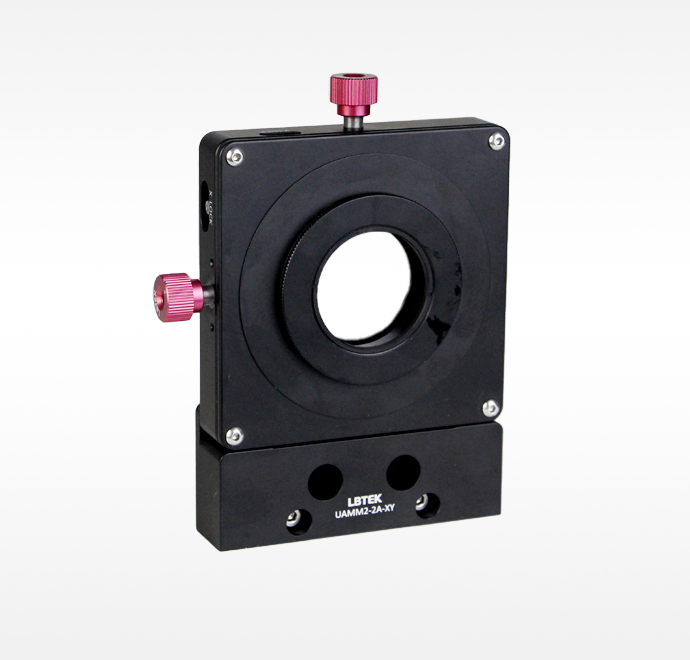

2-осевой оптический крепёж LBTEK обеспечивает точную регулировку положения по осям X и Y. Центральное отверстие крепежа резьбовое и поставляется с накатанным резьбовым адаптером, что позволяет устанавливать оптические зеркала, объективы или другие типы оптических компонентов по мере необходимости. И резьбовой адаптер, и центральное отверстие крепежа оснащены совместимыми стопорными кольцами. 2-осевой оптический крепёж UAMM2-05A-XY оснащён адаптером с резьбой SM05, включает 1 стопорное кольцо SM05R и подходит для оптических компонентов Ø12,7 мм. Центральное отверстие крепежа имеет резьбу M20×1 и поставляется с 2 стопорными кольцами M20×1. 2-осевой оптический крепёж UAMM2-1A-XY оснащён адаптером с резьбой SM1, включает 1 стопорное кольцо SM1R и подходит для компонентов Ø25,4 мм. Центральное отверстие крепежа имеет резьбу M36×1 и поставляется с 2 стопорными кольцами M36×1. 2-осевой оптический крепёж UAMM2-2A-XY оснащён адаптером с резьбой SM1.5, включает 1 стопорное кольцо SM1.5R и подходит для компонентов Ø38,1 мм. Центральное отверстие крепежа имеет резьбу SM2 и поставляется с 2 стопорными кольцами SM2R, что позволяет крепить оптические компоненты Ø50,8 мм.
| Основной материал: алюминиевый сплав 6061-T6 | Обработка поверхности: Чёрное анодирование |
| Способ крепления оптического компонента: Стопорное кольцо | Высота центра оптической оси: 76,2 мм |
| Спецификация резьбовой пары: M6×0.25 | Диапазон перемещения по осям X и Y: ±3,2 мм |
| Точность перемещения по осям X и Y: 0,25 мм/об. | Спецификация нижнего резьбового отверстия: M6 |
| Размеры потайного монтажного отверстия: M6 | Спецификация винтов в комплекте: M6×8 и M6×16 |
| Комплектация: 1 x шестигранный ключ 2,0 мм | Масса: 0,45 кг |
