- Пять независимо фиксируемых осей регулировки
- Ортогональные и компланарные оси вращения для повышенной стабильности
- Кардановая регулировка
- Регулировка по осям X и Y без люфта

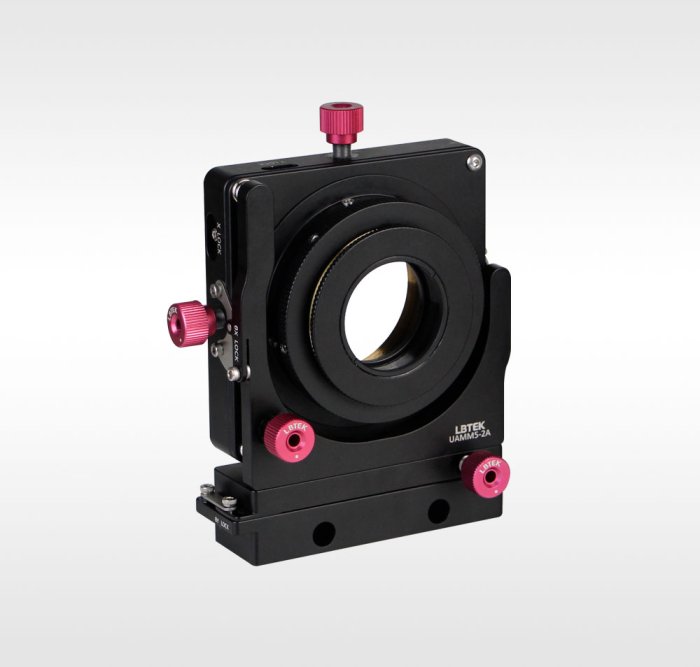

5-осевые оптические крепежи LBTEK обеспечивают точную регулировку и позиционирование по пяти измерениям. Центральное отверстие крепежа резьбовое и поставляется с накатанным резьбовым адаптером, что позволяет устанавливать оптические зеркала, объективы или другие типы оптических компонентов по мере необходимости. И резьбовой адаптер, и центральное отверстие крепежа (за исключением центрального отверстия UAMM5-05A) оснащены совместимыми стопорными кольцами. 5-осевой оптический крепёж UAMM5-05A оснащён адаптером с резьбой SM05 и включает одно стопорное кольцо SM05R, подходит для крепления оптических компонентов Ø12,7 мм. 5-осевой оптический крепёж UAMM5-1A поставляется с адаптером с резьбой SM1 и одним стопорным кольцом SM1R, предназначен для оптических компонентов Ø25,4 мм. Центральное отверстие крепежа имеет резьбу M36×1 и включает два стопорных кольца M36×1. 5-осевой оптический крепёж UAMM5-2A оснащён адаптером с резьбой SM1.5 и одним стопорным кольцом SM1.5R, подходит для оптических компонентов Ø38,1 мм. Центральное отверстие крепежа имеет резьбу SM2 и включает два стопорных кольца SM2R, вмещающих оптические компоненты Ø50,8 мм.
| Основной материал: алюминиевый сплав 6061-T6 | Обработка поверхности: Чёрное анодирование |
| Способ крепления оптического компонента: Стопорное кольцо | Высота центра оптической оси: 76,2 мм |
| Спецификация резьбовой пары: M6×0.25 | Диапазон перемещения по осям X и Y: ±3,2 мм |
| Точность перемещения по осям X и Y: 0,25 мм/об. | Диапазон перемещения по оси Z: ±3,2 мм |
| Точность перемещения по оси Z: 0,3 мм/об. | Диапазон регулировки угла наклона/тангажа: ±5° |
| Точность регулировки угла наклона/тангажа: 0,59°/об. и 0,55°/об. | Спецификация нижнего резьбового отверстия: M6 |
| Размеры потайного монтажного отверстия: M6 | Спецификация винтов в комплекте: M6×8 |
| Комплектация: 1 x шестигранный ключ 2,0 мм | Масса: 0,675 кг |
