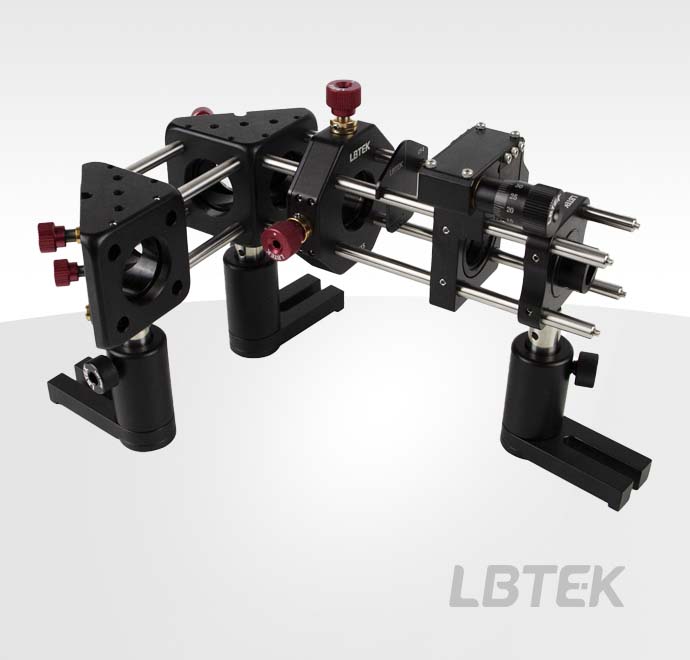

Система ввода излучения в волокно для ввода лазерных пучков из свободного пространства в оптоволоконные патч-корды

• Прецизионные микрометрические приводы обеспечивают перемещение с точностью до микрона
• Одновременно обеспечивает пятимерную регулировку по осям XYZ и углам θX, θY
• Совместима с 30 мм коаксиальными системами и оптическими трактами в свободном пространстве

Простая система ввода излучения в волокно LBTEK предназначена для ручного ввода лазерных пучков из свободного пространства в оптоволоконные патч-корды. Помимо базовых механических компонентов, в неё входит выравнивающая пластина CT-1 для 30 мм коаксиальной системы, обеспечивающая коллимацию падающего света при максимально возможном сохранении центрирования пучка на оптических компонентах. Кроме того, тип разъёма оптоволоконного патч-корда зависит от коллиматора волокна, выбранного пользователем (который приобретается пользователем отдельно). Сначала убедитесь, что пучок точно центрирован на коллиматоре волокна, затем проверьте, имеет ли выходное пятно круглую форму. Если оба условия выполнены, вставьте волокно и контролируйте на выходном конце волокна. Отрегулируйте два зеркальных крепежа в секции коллимации и MFT для достижения более высокой эффективности ввода. Примечание: в комплект входят только механические компоненты; оптические компоненты приобретаются отдельно. Подробности о приобретении см. в технических спецификациях.
