- Диапазон регулировки угла ±4°
- Для крепления оптических компонентов диаметром 25,4 мм
- 3 прецизионных регулятора M6×0,25
- Чувствительность регулировки: 0,4°/об.
- Доступны два способа крепления оптического компонента

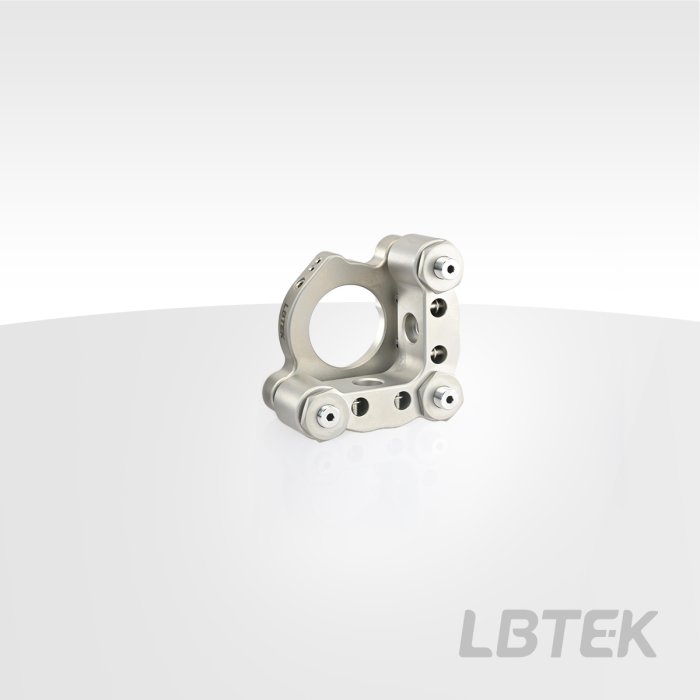

1-дюймовый держатель линзы LBTEK из нержавеющей стали для крепления оптических компонентов диаметром 25,4 мм, оснащён тремя прецизионными регуляторами M6×0,25 без рукояток. Доступны два способа фиксации оптического компонента с низкой деформацией: VSS-MT-AM1S4 использует упругие пружинные пластины и крепёжные винты для фиксации оптического компонента, минимальная толщина компонента — 2 мм; VSS-MT-AM1T2 использует стопорные кольца для прямой фиксации оптического компонента, и при покупке крепежа в комплект входят два стопорных кольца из нержавеющей стали. Максимальная толщина оптических компонентов, фиксируемых кольцом, — 8 мм. Три прецизионных регулятора M6×0,25 без рукояток позволяют регулировать наклон и тангаж оптического компонента с помощью шестигранного ключа. Оптический крепёж имеет потайные монтажные отверстия M4 сбоку. При покупке держателя линзы LBTEK из нержавеющей стали в комплект входят вакуумные винты с ультратонкой головкой и внутренним шестигранником (с вентиляционными отверстиями) и шестигранный ключ.
| Материал: нержавеющая сталь 316L | Обработка поверхности: Пескоструйная обработка |
| Диаметр применимого оптического элемента: Ø25,4 мм | Спецификация/количество потайных отверстий: M4/2 шт. |
| Диапазон перемещения по оси Z: 6 мм | Высота центра оптической оси: 25,4 мм |
| Разрешение регулировки: 0,4°/об. | Количество винтов в комплекте: 2 вакуумных винта с тонкой головкой и внутренним шестигранником M4×14 (с отверстиями для воздуха) |
| Минимальная толщина оптического элемента: 2 мм | Диапазон регулировки угла наклона/тангажа: ±4° |
| Вакуумная совместимость: до прокаливания: 10^(-6) Торр, после прокаливания: 10^(-9) Торр; Давление насыщенных паров масла: 10^(-12) Торр |
