Арт. VSS-MT-AM2T3
- Для крепления оптических компонентов диаметром 50,8 мм
- 2 прецизионных регулятора M6×0,25
- Регулируемый угол ±4°
- Доступны два способа крепления оптического компонента

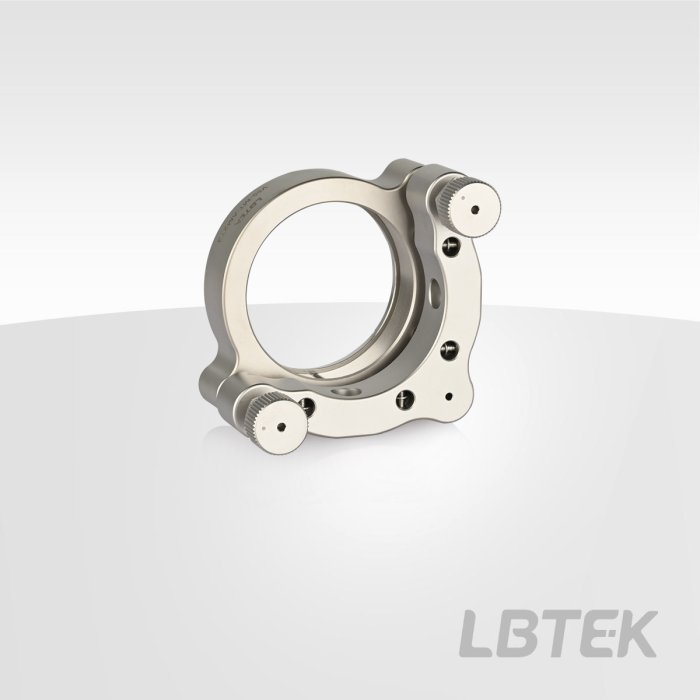

2-дюймовый вакуумный держатель линзы LBTEK из нержавеющей стали для крепления оптических компонентов диаметром 50,8 мм. Оптический компонент фиксируется упругими пружинными пластинами и стопорными винтами. Два прецизионных регулятора M6×0,25 обеспечивают крепежу диапазон угловой регулировки ±4°. Рукоятки можно регулировать вручную или шестигранным ключом. Оптический крепёж имеет потайные монтажные отверстия M4 сбоку. При покупке держателя линзы LBTEK из нержавеющей стали в комплект входят вакуумно-совместимые винты с внутренним шестигранником (с вентиляционными отверстиями) и шестигранный ключ.
269.85
Характеристики
| Материал: нержавеющая сталь 316L | Обработка поверхности: Пескоструйная обработка |
| Диаметр применимого оптического элемента: Ø50,8 мм | Спецификация/количество потайных отверстий: M4/2 шт. |
| Механизм фиксации: Контргайка | Высота центра оптической оси: 35,6 мм |
| Количество винтов в комплекте: 2 тонких винта с внутренним шестигранником M4×14 | Разрешение регулировки: 0,27°/об. |
| Максимальная допустимая толщина оптических компонентов: 12 мм | Диапазон регулировки угла наклона/тангажа: ±4° |
Документы
PDF-VSS-MT-AM2T3
88 Кб
