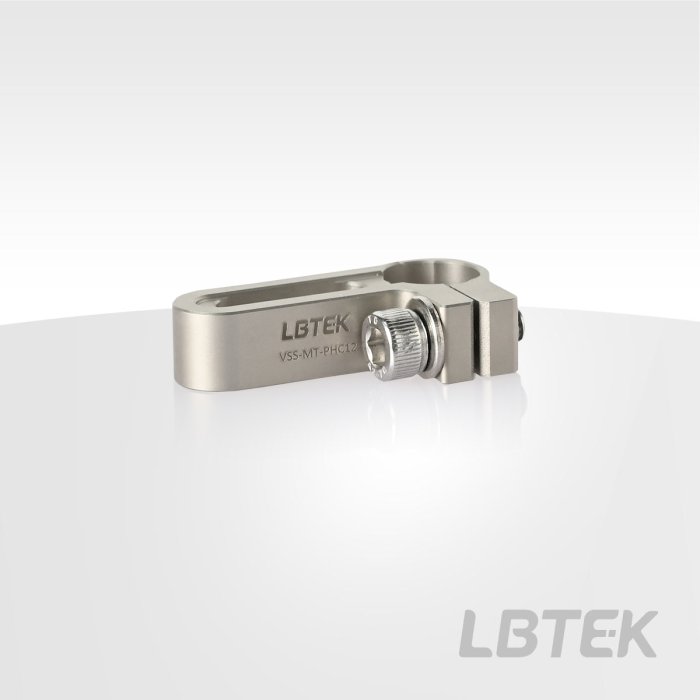

Арт. VSS-MT-PHC12
- Для стержня Ø12,7 мм
- Длина потайного паза на выбор: 16 мм
- 3-точечный контакт, гибкий механизм зажима
- В комплекте вакуумный винт M6 (с отверстием для воздуха)
Вакуумный бесзазорный гибкий зажим LBTEK используется для крепления вакуумных стержней Ø12,7 мм. Гибкий зажим и монтажный паз фиксируются отдельными вакуумными винтами. Стержень фиксируется вакуумным винтом с шестигранной головкой M6 сбоку гибкого зажима. В комплект каждого зажима входит один вакуумный винт с внутренним шестигранником M6 и одна плоская вакуумная шайба Ø6 мм для монтажа в паз. Примечание: шероховатая сторона шайбы должна быть обращена к винту, а гладкая — к зажиму. Из-за гибкой конструкции изделия не затягивайте винт, когда зажим пуст — это приведёт к повреждению изделия.
57.26
Характеристики
| Материал: нержавеющая сталь 316L | Обработка поверхности: Пескоструйная обработка |
| Глубина монтажного отверстия: 11,4 мм | Количество и спецификация винтов в комплекте: вакуумный винт с цилиндрической головкой M6 (с отверстием для воздуха) / 1 шт. |
| Вакуумная совместимость: до прокаливания: 10^(-6) Торр, после прокаливания: 10^(-9) Торр |
Документы
PDF-VSS-MT-PHC12
142.9 Кб
