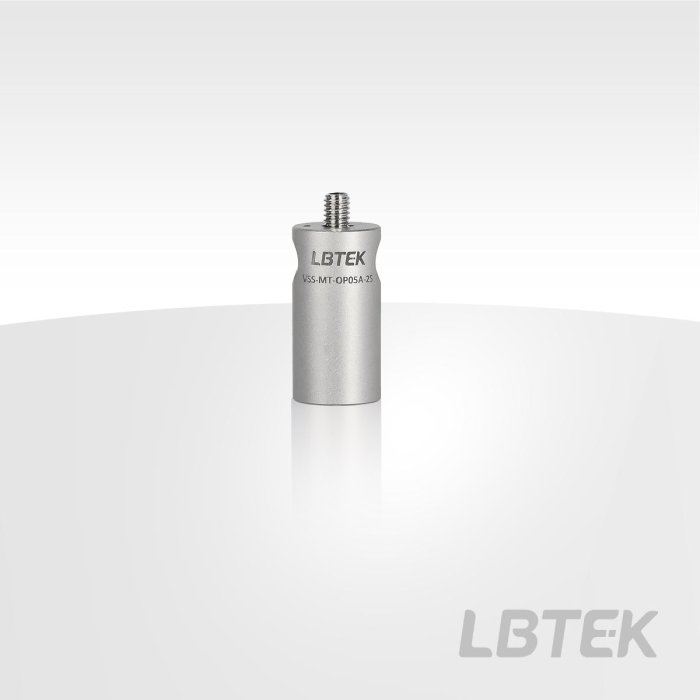

Арт. VSS-MT-OP05A-25
- Нижняя резьба M6, верхняя резьба M4
- Сверху устанавливается один вакуумный стопорный винт M4 (с отверстием для воздуха)
- Длина на выбор: 25 мм, 38 мм, 50 мм
Вакуумные стержни серии VSS LBTEK изготовлены из нержавеющей стали 316L, термообработаны и имеют снятые напряжения, обеспечивая высокую стабильность. Каждый стержень имеет резьбу M4 сверху и M6 снизу, обе стороны оснащены позиционирующим отверстием Ø2 мм для крепления оптических компонентов. Серия VSS использует уникальную вакуумную конструкцию. При упаковке в верхнюю часть вакуумного стержня устанавливается вакуумный стопорный винт M4 (с воздушным отверстием). Серия вакуумных стержней доступна в различных длинах, в настоящее время предлагаются стержни длиной 25 мм, 38 мм и 50 мм.
23.14
Характеристики
| Материал: нержавеющая сталь 316L | Обработка поверхности: Пескоструйная обработка |
| Перпендикулярность: ＜20 мкм | Спецификация верхнего резьбового отверстия: M4 |
| Допуск по длине: ±0,05 мм | Вакуумная совместимость: до прокаливания: 10^(-6) Торр, после прокаливания: 10^(-9) Торр |
| Спецификация нижнего резьбового отверстия: M6 |
