Арт. LS65-13R3
- Привод по осям XYZ со стандартной микрометрической головкой;
- Размер столика: 65 мм×65 мм;
- Ход: 13 мм;
- Деление микрометра: 10 мкм;
- Три типа привода: прямой торцевой привод, левосторонний привод и правосторонний привод;

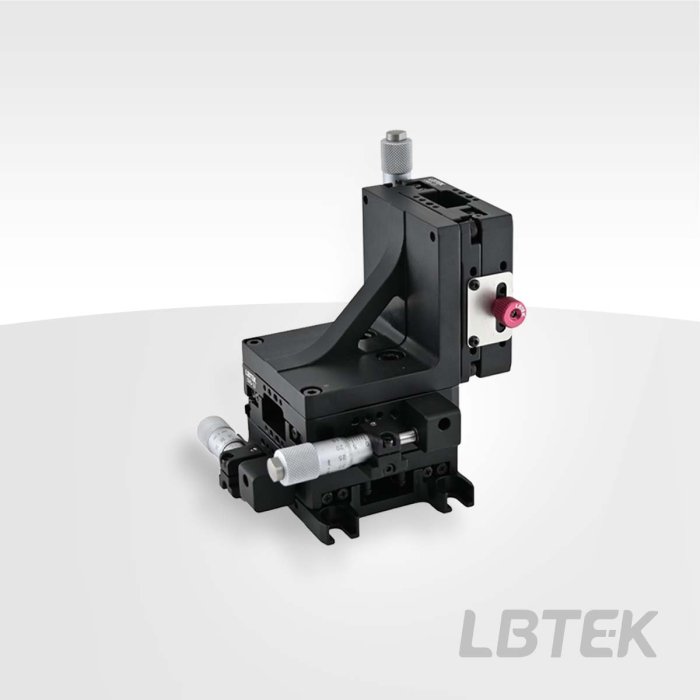

Линейный столик перемещения по осям XYZ от LBTEK доступен в трёх исполнениях привода: прямой торцевой привод, левосторонний привод и правосторонний привод. Все исполнения оснащены приводом по осям XYZ с микрометрической головкой, обеспечивающим ход 13 мм и минимальное деление 10 мкм. Поверхность столика имеет размер 65 мм × 65 мм с резьбовыми отверстиями M6. Основание столика включает четыре П-образных паза для позиционирования, обеспечивающих крепление столика винтами M6.
131 824
Характеристики
| Материал: алюминиевый сплав 6061-T6 | Шаг резьбовых отверстий: 25 мм |
| Минимальное деление микрометрической головки: 10 мкм | Обработка основной поверхности: Чёрное анодирование после шлифовки |
| Характеристики резьбовых отверстий столика: M6 | Прямолинейность (вертикальное, горизонтальное направление): ≤3 мкм |
| Тип нижних крепёжных отверстий: M6 | Максимальная вертикальная грузоподъёмность: 4 кг |
| Ортогональность осей XY: 10 мкм | Перпендикулярность движения по оси Z: 30 мкм |
| Параллельность движения (оси XY): ≤15 мкм |
Документы
PDF-LS65-13R3
260.4 Кб
