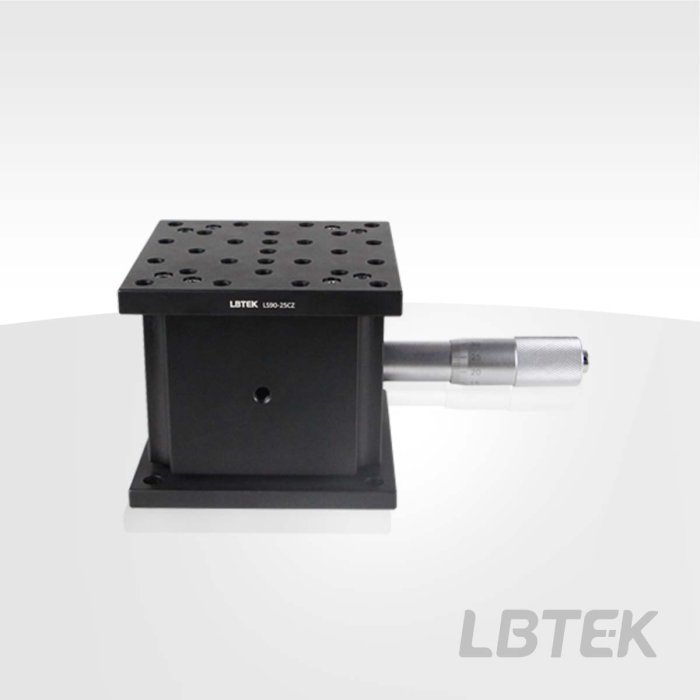

Линейные столики перемещения по оси Z от LBTEK предлагают диапазоны хода 10 мм и 25 мм, с микрометрическими головками, имеющими минимальную цену деления 10 мкм. Модель LS90-10CZ обеспечивает точность линейного перемещения 3 мкм при регулируемой высоте от 47,5 мм до 57,5 мм между установочной поверхностью основания и плитой, тогда как LS90-25CZ обеспечивает точность 5 мкм при регулировке высоты от 74 мм до 99 мм. Обе модели поддерживают параллельность основания и плиты 100 мкм и грузоподъемность по оси Z 3 кгс, сочетая значительную несущую способность с высокой точностью позиционирования. Столик размером 90 мм×90 мм оснащен резьбовыми отверстиями M6 с шагом 25 мм и двумя установочными отверстиями для многоосевой сборки, а также четырьмя монтажными отверстиями в основании для прямой установки на оптические столы с шагом отверстий M6 25 мм. В комплект поставки входят два установочных штифта Ø5 мм, четыре винта с внутренним шестигранником M6 и короткий Г-образный шестигранный ключ 5 мм.
| Материал: алюминиевый сплав | Обработка поверхности: черное анодирование |
| Параллельность основания и плиты: 100 мкм | Прямолинейность: 5 мкм |
| Точность регулировки: 0,5 мм/об | Грузоподъемность по оси Z: 3 кгс |
| Характеристики резьбовых отверстий столика: M6 | Монтажное отверстие снизу: сквозное отверстие M6 |
| Вес нетто: 1,3 кг | Комплектные винты (тип/количество): винт с внутренним шестигранником M6×12 / 4 шт. |
| Комплектный ключ: 1 x Г-образный шестигранный ключ 5 мм |
